Każdy, kto choć raz jechał nocą przez las, wie, jak szybko kończy się komfort zapewniany przez fabryczne reflektory. Przed samochodem pojawia się kolejny zakręt, pobocze znika w ciemności, a kierowca zaczyna się zastanawiać, czy cień kilka metrów przed maską to niewinna nierówność, głęboka koleina, czy może kamień, którego zdecydowanie lepiej nie sprawdzać osłoną silnika.
Najprostsze rozwiązanie? Zamontować mocniejsze światła. Tyle że w off-roadzie sprawa jest bardziej skomplikowana. Potężny lightbar potrafiący oświetlić drogę na kilkaset metrów niekoniecznie pomoże zobaczyć przeszkodę tuż obok przedniego koła. Z kolei szeroki strumień światła, znakomity na krętej leśnej trasie, może okazać się niewystarczający podczas szybszej jazdy przez otwarty teren.
Dlatego dobór dodatkowego oświetlenia LED do samochodu terenowego powinien zaczynać się nie od liczby lumenów, lecz od pytania: gdzie, jak i po co zamierzamy jeździć po zmroku?
W RAYO4x4 od lat wykorzystujemy oświetlenie LAZER LAMPS przy budowie samochodów terenowych i wyprawowych. To brytyjski producent, którego rozwiązania pozwalają dobrze pokazać, jak duże znaczenie ma nie tylko ilość światła, ale również sposób jego rozprowadzenia. Przyjrzyjmy się więc nocnej jeździe z perspektywy kierowcy, a nie tabeli parametrów.
Nie każda droga potrzebuje takiego samego światła
Wyobraźmy sobie dwie sytuacje. Pierwsza to nocny przejazd przez las. Droga jest wąska, pełna zakrętów, a drzewa rosną niemal przy samym poboczu. Jedziemy powoli, często manewrujemy i musimy dostrzegać przeszkody znajdujące się stosunkowo blisko samochodu.
Druga sytuacja wygląda zupełnie inaczej. Jedziemy przez otwartą, szutrową przestrzeń. Droga ciągnie się daleko przed nami, zakręty są łagodne, a prędkość większa. Tutaj najbardziej interesuje nas to, co znajduje się daleko przed maską, ponieważ potrzebujemy czasu na reakcję.
W pierwszym przypadku ważne będzie szerokie i równomierne oświetlenie poboczy oraz bliskiego otoczenia pojazdu. W drugim znacznie bardziej przyda się światło skierowane daleko przed samochód.
I właśnie dlatego nie istnieje jedna uniwersalna lampa LED, która będzie najlepszym rozwiązaniem do każdego sposobu użytkowania auta.
To również powód, dla którego w bardziej rozbudowanych instalacjach terenowych często wykorzystuje się kilka rodzajów oświetlenia. Nie chodzi o włączanie wszystkiego jednocześnie, ale o możliwość korzystania ze światła odpowiedniego do konkretnych warunków.
Przy powolnej jeździe po technicznym szlaku będziemy potrzebować innych informacji o otoczeniu niż podczas jazdy po otwartej drodze. Nawet najlepsza lampa nie pomoże, jeżeli większość jej światła pada nie tam, gdzie kierowca faktycznie patrzy.
5000 lumenów nie zawsze oznacza lepszą widoczność niż 4000
Przeglądając ofertę dodatkowych lamp samochodowych, łatwo odnieść wrażenie, że najważniejszym parametrem jest liczba lumenów. Im więcej, tym lepiej. Przynajmniej na pierwszy rzut oka.
Lumen (lm) określa strumień świetlny, czyli ilość światła emitowanego przez lampę. Nie mówi jednak wystarczająco dużo o tym, gdzie to światło trafia i jak oświetla drogę.
Wyobraźmy sobie dwa reflektory emitujące podobną liczbę lumenów. Pierwszy rozsyła światło szeroko, oświetlając drogę, pobocze i okoliczne drzewa. Drugi koncentruje większość strumienia w węższej wiązce, dzięki czemu sięga znacznie dalej.
Oba mogą być bardzo wydajne, ale kierowca wykorzysta je w zupełnie innych sytuacjach.
A co oznaczają luksy i zasięg 1 lx?
Luks (lx) jest jednostką natężenia oświetlenia padającego na powierzchnię. Producenci często podają odległość, na której wiązka lampy zapewnia określone natężenie, na przykład 1 luks.
Jeżeli reflektor osiąga poziom 1 lx na odległości 300 metrów, oznacza to, że w określonych warunkach pomiarowych natężenie oświetlenia w danym punkcie wynosi właśnie 1 luks.
Nie oznacza to jednak, że każda przeszkoda będzie wyraźnie widoczna z 300 metrów. Rzeczywista widoczność zależy od kontrastu, pogody, ukształtowania terenu, ustawienia reflektora i możliwości wzroku kierowcy.
Dlatego zasięg 1 lx traktujmy jako parametr umożliwiający porównywanie lamp, a nie obietnicę, że przy każdej prędkości zobaczymy wszystko na podanej odległości.
Światło, które rzeczywiście trafia w pole widzenia kierowcy
LAZER LAMPS stosuje również parametr Driver FOV Flux, który określa część strumienia świetlnego kierowaną do zdefiniowanego pola widzenia kierowcy.
To ciekawe podejście, ponieważ pokazuje różnicę pomiędzy całkowitą ilością emitowanego światła a jego częścią wykorzystywaną w obszarze najbardziej istotnym podczas prowadzenia samochodu.
W praktyce warto więc patrzeć na trzy rzeczy jednocześnie: całkowity strumień świetlny, zasięg określony przez natężenie oświetlenia oraz kształt wiązki.
Każdy z tych parametrów opisuje inną cechę lampy. Dopiero razem pozwalają lepiej zrozumieć jej przeznaczenie.
Spot, flood i driving beam. Które światło przyda się w terenie?
Podczas wyboru lampy warto zwrócić uwagę na coś, co na pierwszy rzut oka może wydawać się mniej efektowne od imponującej liczby lumenów: rozkład wiązki światła.

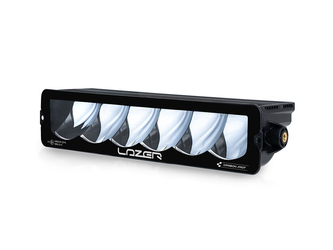

Spot - kiedy liczy się duży zasięg
Wiązka typu spot jest stosunkowo wąska i skoncentrowana. Jej zadaniem jest oświetlanie obiektów znajdujących się daleko przed pojazdem.
Sprawdza się na otwartych trasach, gdzie kierowca potrzebuje odpowiednio wcześnie zauważyć przeszkodę, zmianę przebiegu drogi czy zbliżający się zakręt.
Nie zawsze będzie jednak najlepszym rozwiązaniem na ciasnym szlaku, na którym istotne jest również to, co znajduje się bezpośrednio przed kołami i przy poboczach.
Flood - światło szerokie i bliskie
Flood oznacza szeroki rozsył światła. Takie rozwiązanie pozwala oświetlić większą powierzchnię stosunkowo blisko samochodu.
Może być przydatne podczas powolnego pokonywania przeszkód, manewrowania na ciasnej trasie albo oświetlania miejsca pracy przy samochodzie.
Wiązka szeroka nie musi jednak zapewniać dużego zasięgu. Jeżeli większość światła zostanie rozprowadzona na boki, jego natężenie daleko przed samochodem będzie mniejsze.
Driving beam - kompromis zaprojektowany do jazdy
Wiele dodatkowych reflektorów drogowych wykorzystuje odpowiednio ukształtowaną wiązkę typu driving beam. Łączy ona oświetlenie dalszego odcinka drogi z określoną szerokością rozsyłu.
To często najbardziej praktyczny kierunek dla samochodu, który oprócz wypraw terenowych regularnie pokonuje nocą drogi poza obszarem zabudowanym.
Warto jednak pamiętać, że samo określenie driving beam nie jest gwarancją dopuszczenia lampy do użytkowania na drogach publicznych. Decydują odpowiednia homologacja, wersja urządzenia i sposób montażu.
Gdzie zamontować dodatkowe lampy LED? Grill, zderzak czy dach?
Załóżmy, że wybraliśmy już odpowiednią lampę. Teraz pojawia się kolejne pytanie: gdzie ją zamontować?
Odpowiedź ma duże znaczenie, ponieważ nawet doskonały reflektor może okazać się niewygodny w użytkowaniu, jeżeli zostanie zamontowany w nieodpowiednim miejscu.

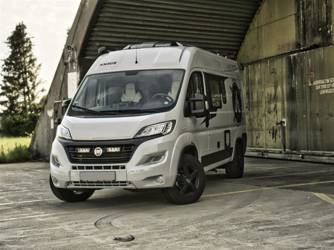

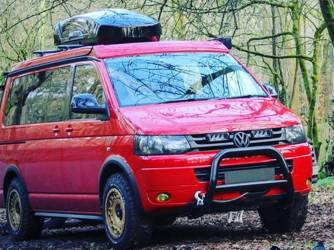

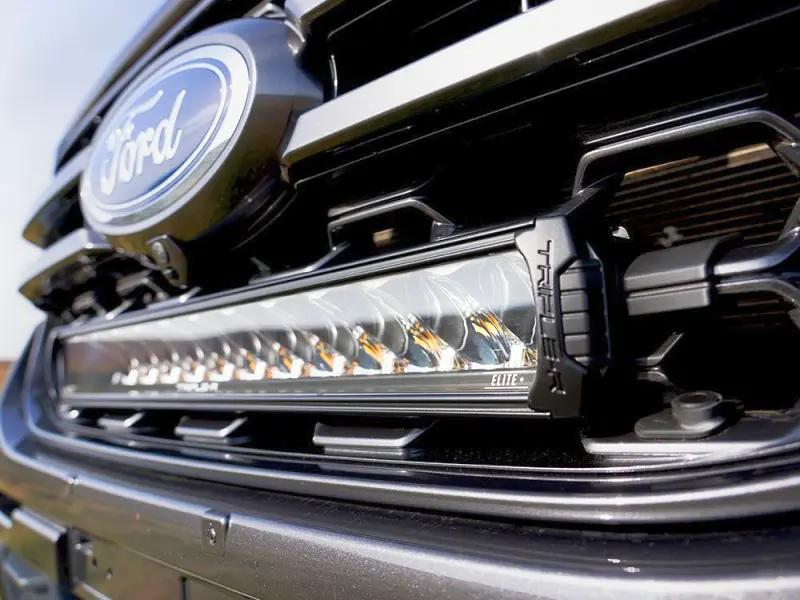

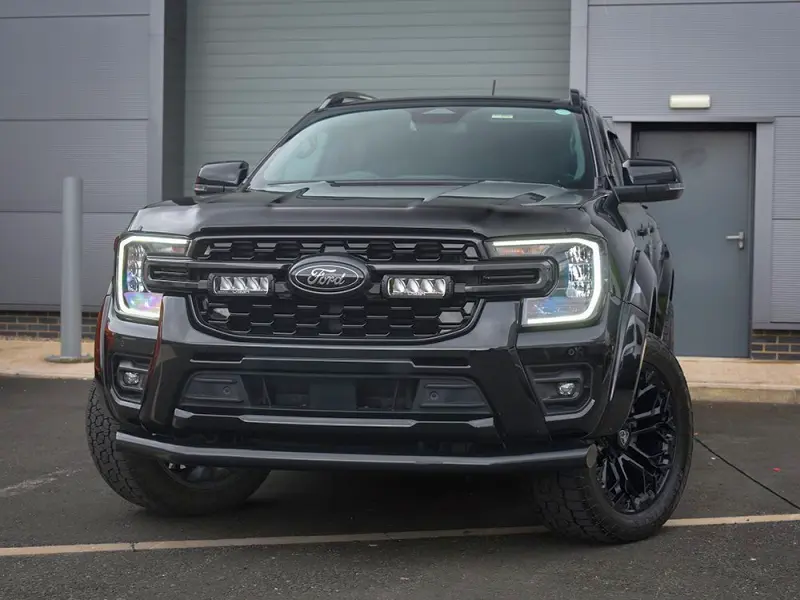

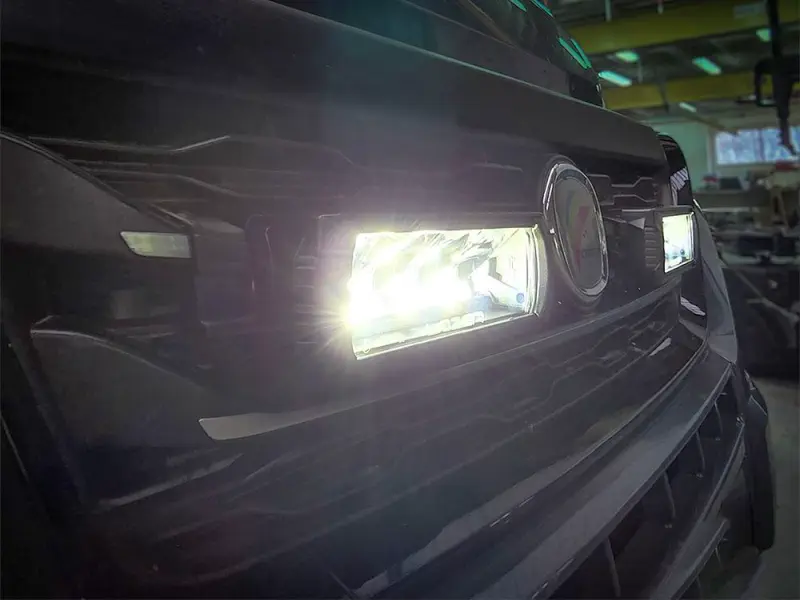

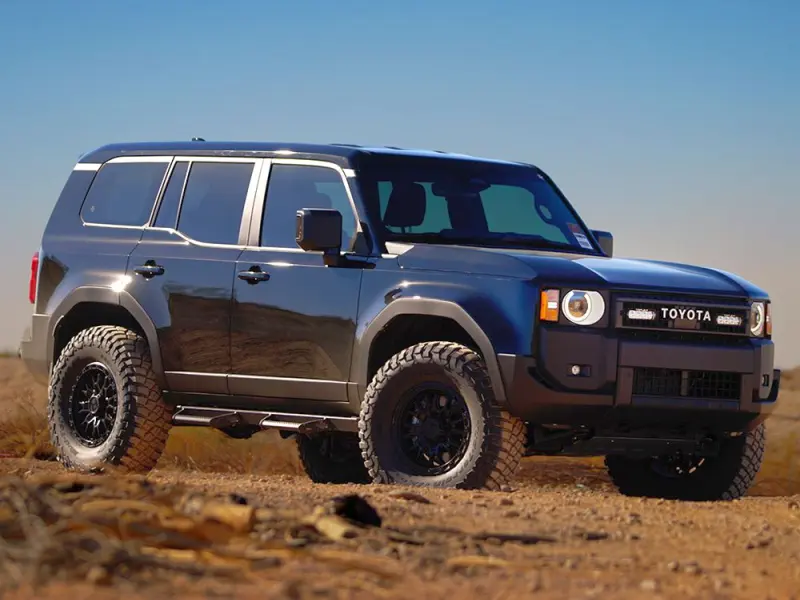

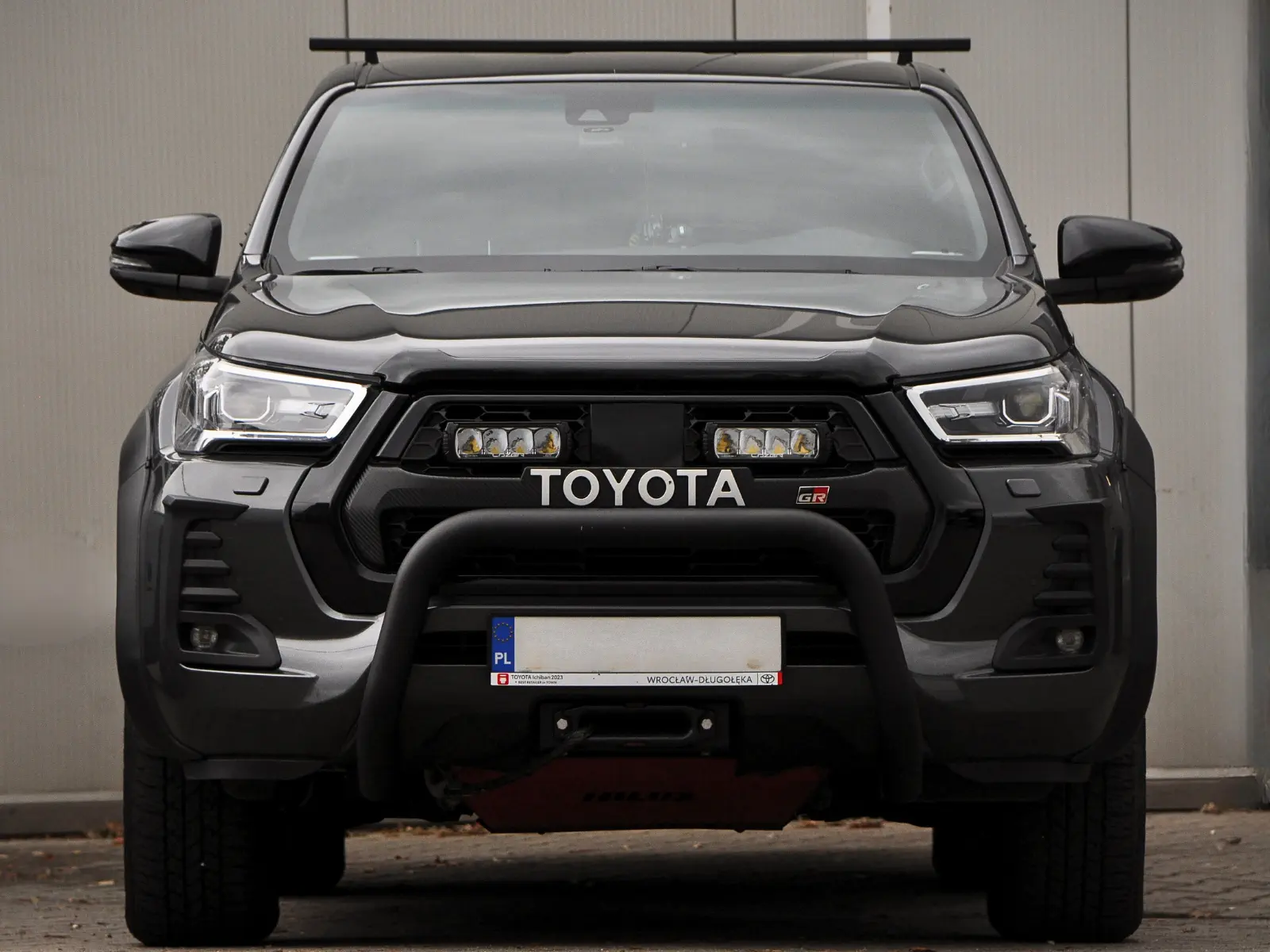

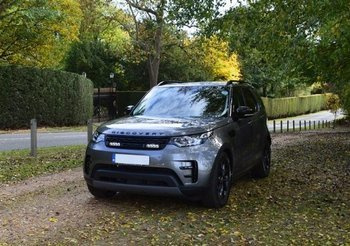

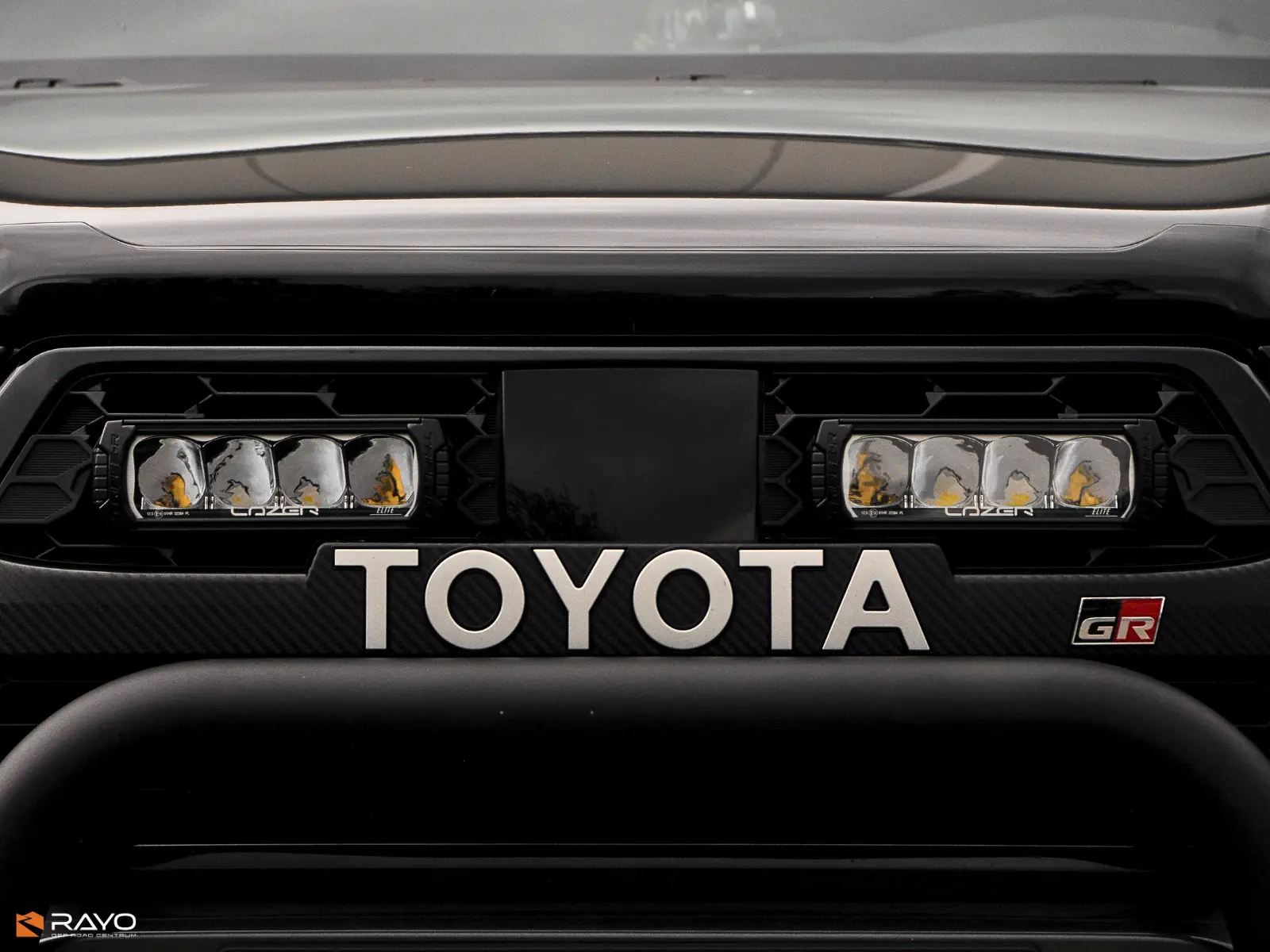

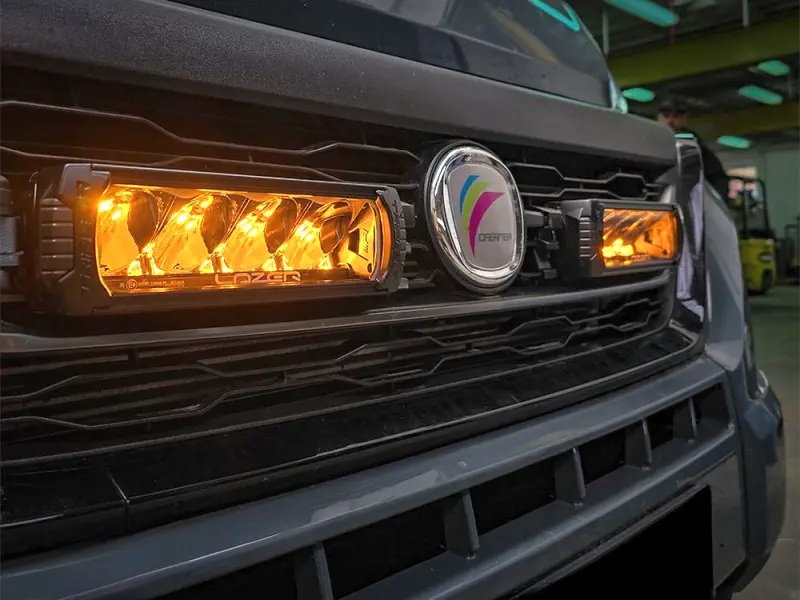

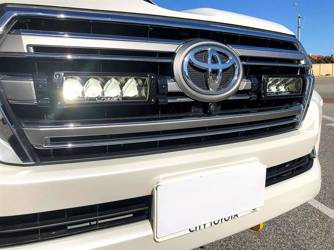

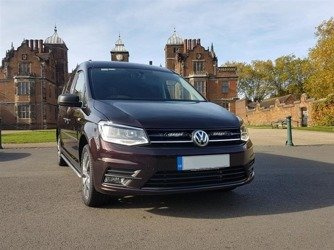

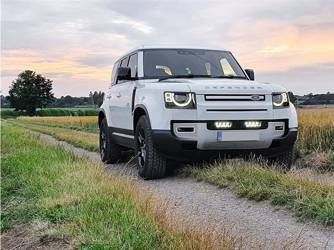

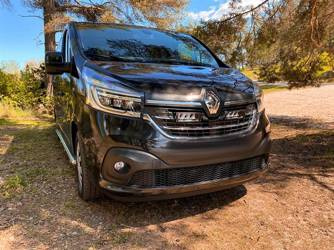

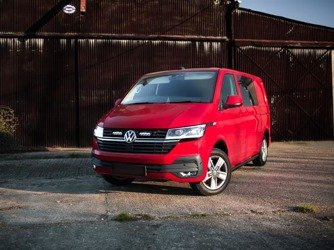

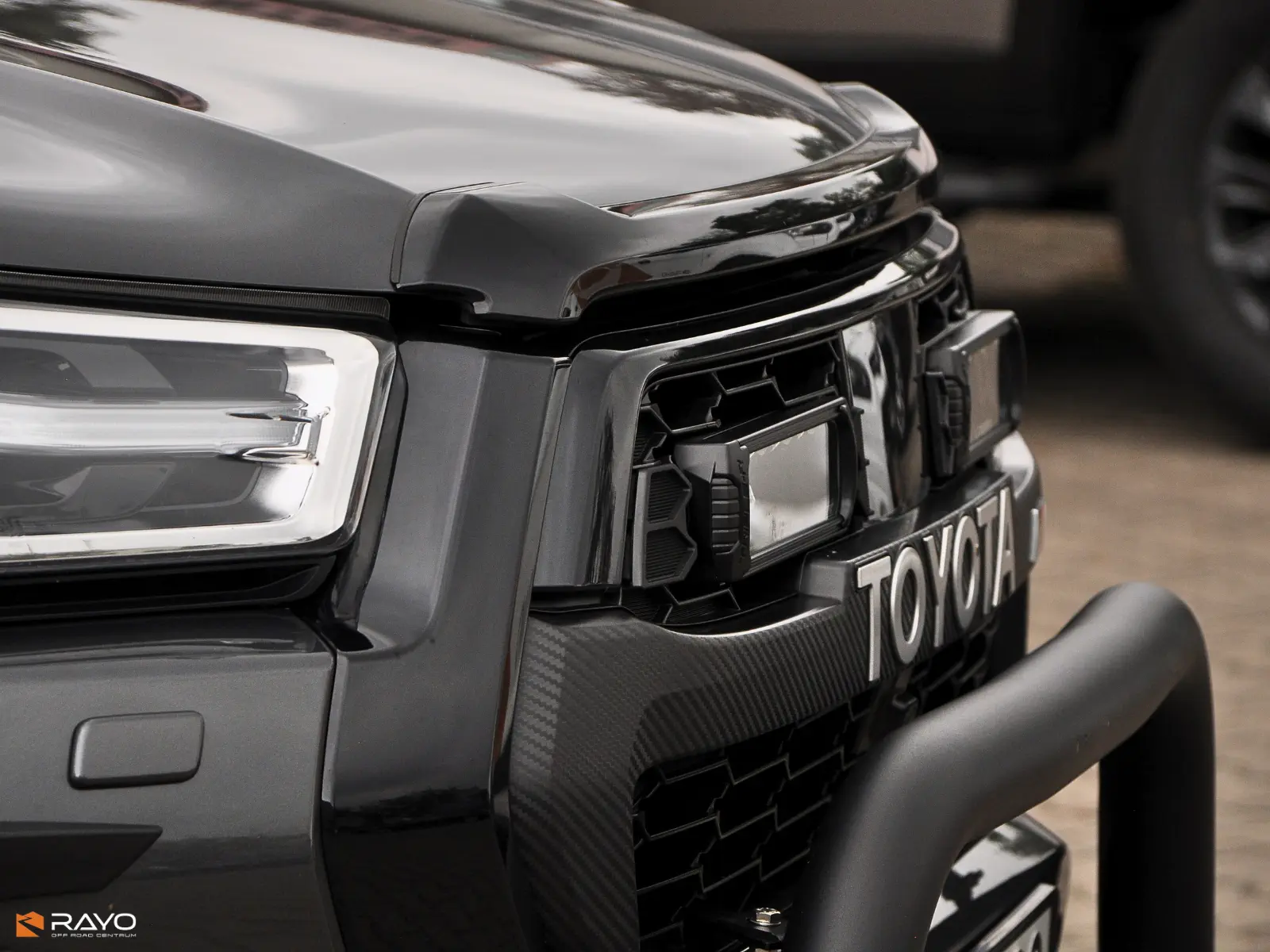

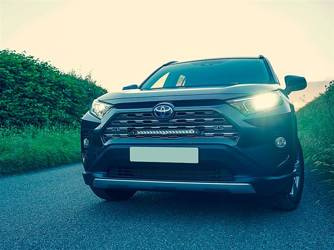

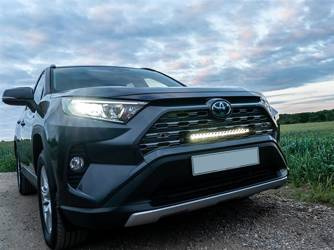

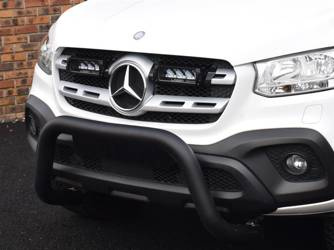

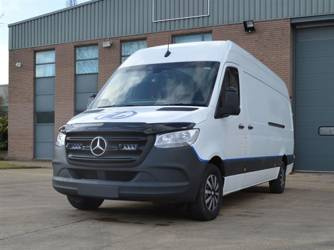

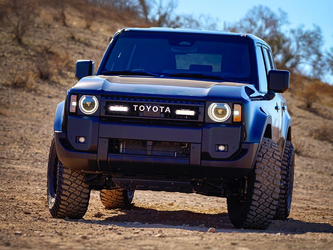

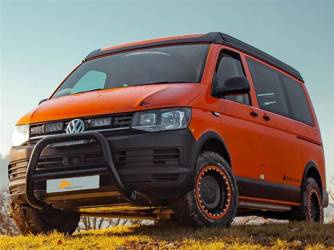

Lampy w grillu - dyskretnie i praktycznie

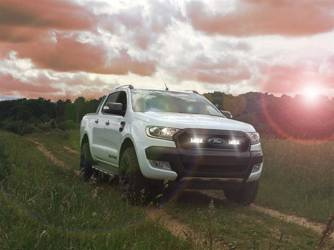

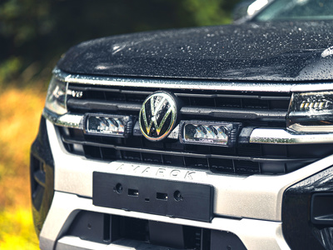

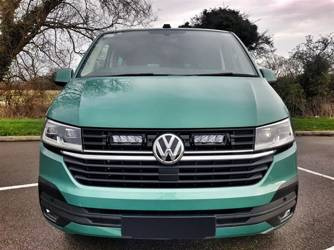

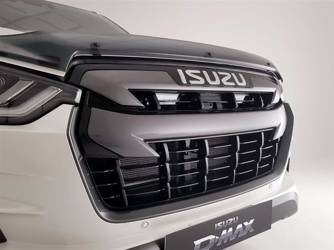

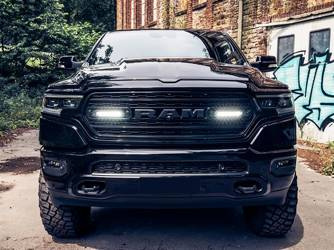

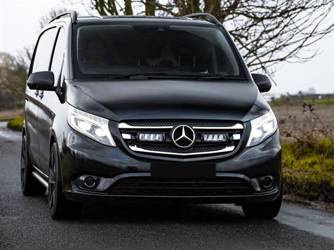

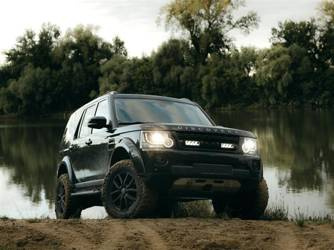

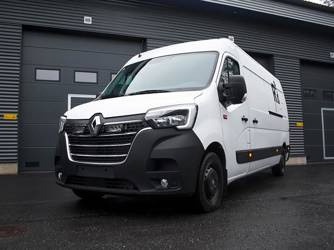

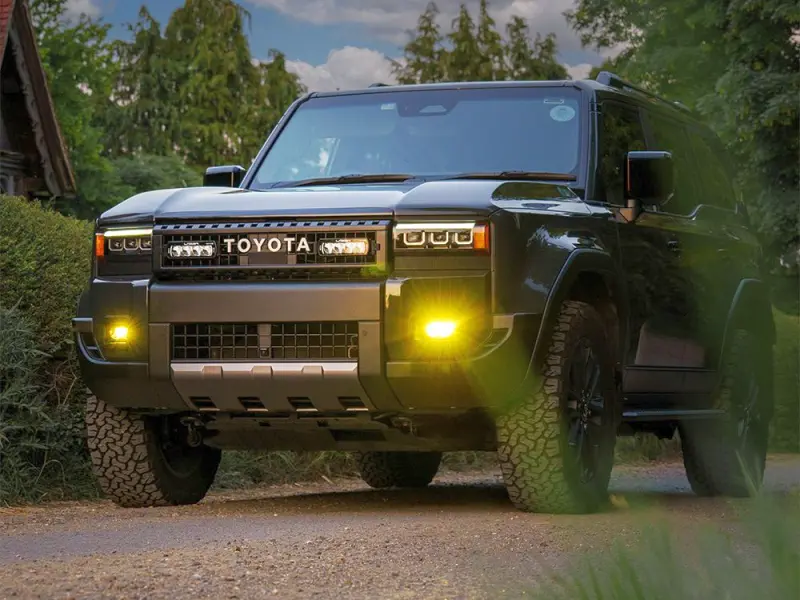

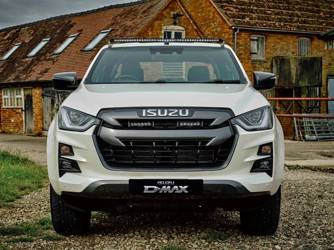

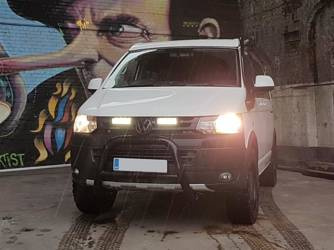

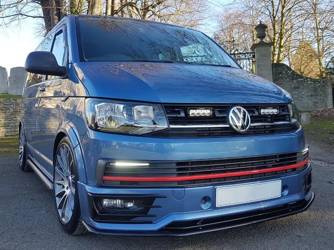

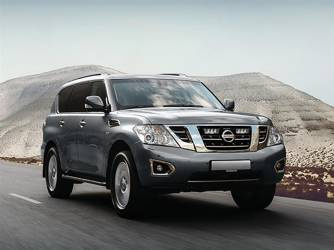

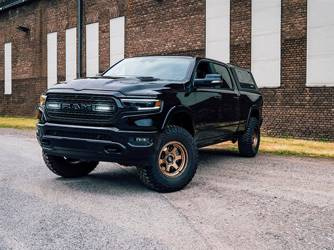

Montaż w fabrycznym grillu stał się bardzo popularny, szczególnie w nowoczesnych pickupach i samochodach terenowych. Pozwala zintegrować dodatkowe oświetlenie z wyglądem pojazdu bez konieczności instalowania dużych konstrukcji na dachu czy zderzaku.
Takie położenie często zapewnia korzystny kierunek świecenia i ogranicza problem odbijania się światła od maski.

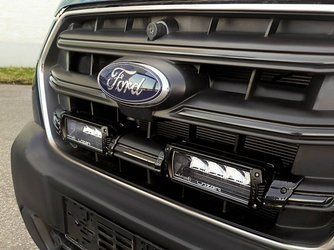

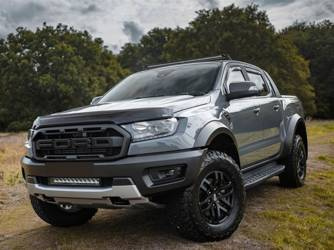

LAZER LAMPS oferuje gotowe zestawy montażowe do wielu modeli samochodów, między innymi Toyoty Land Cruiser, Hiluxa, Forda Rangera czy Volkswagena Amaroka.
Ich zaletą jest możliwość dopasowania lamp do konkretnego grilla. Należy jednak sprawdzić kompatybilność z rocznikiem, wersją samochodu oraz dostępną przestrzenią za atrapą.

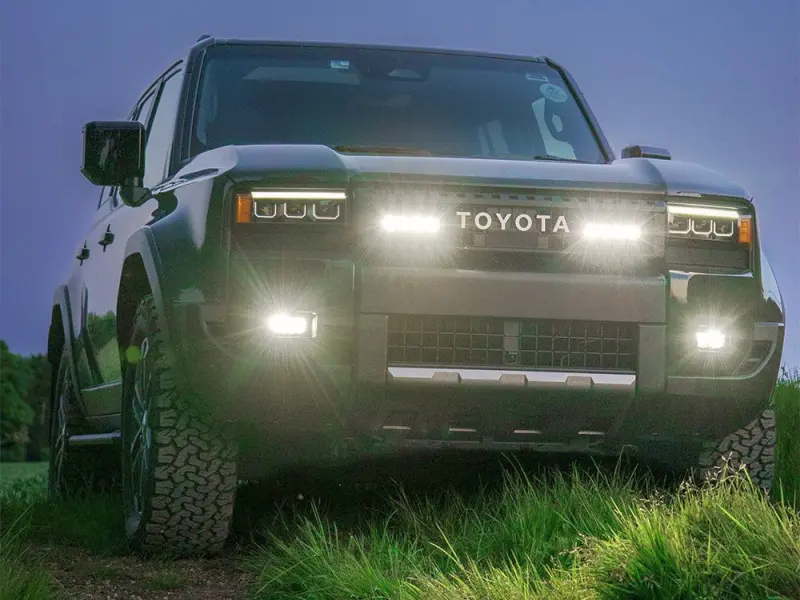

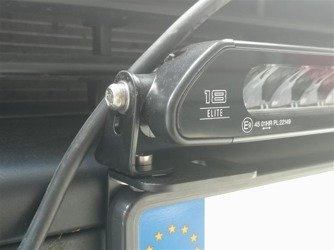

Oświetlenie na zderzaku
Dodatkowe reflektory zamontowane na zderzaku mogą dobrze sprawdzać się zarówno podczas jazdy terenowej, jak i na dłuższych trasach.
Niższe położenie oświetlenia pomaga ograniczyć refleksy od maski, ale wymaga starannego doboru punktów montażowych. Lampy muszą być zabezpieczone przed uszkodzeniami i nie powinny ograniczać działania fabrycznych systemów pojazdu.

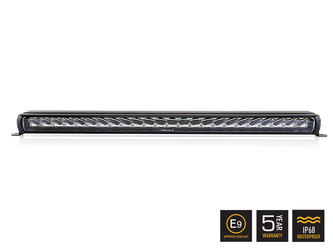

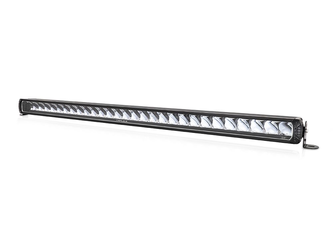

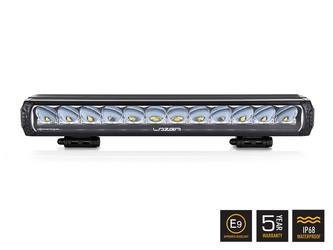

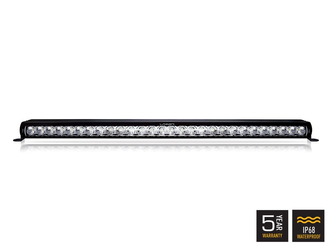

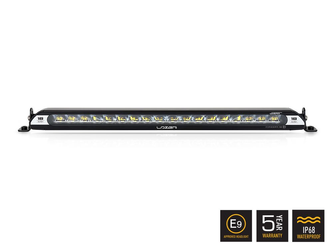

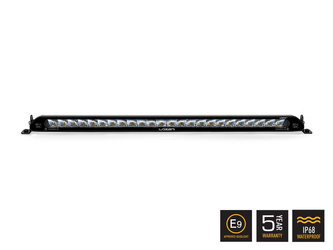

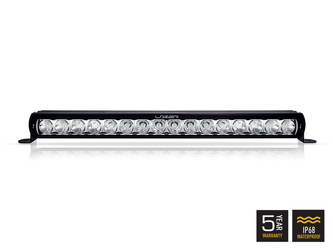

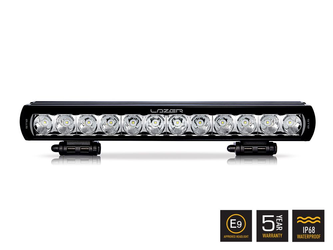

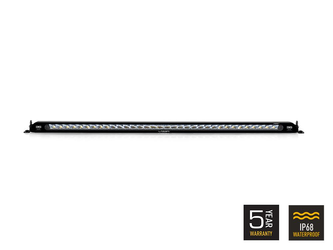

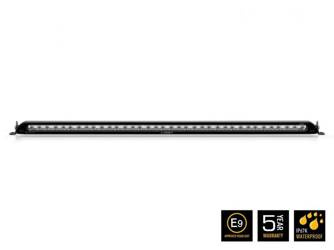

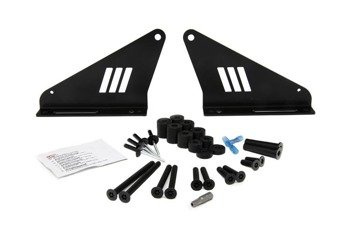

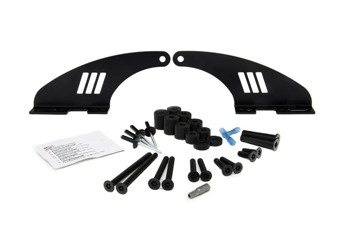

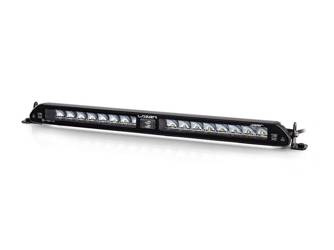

Lightbar na dachu - czy zawsze najlepszy pomysł?

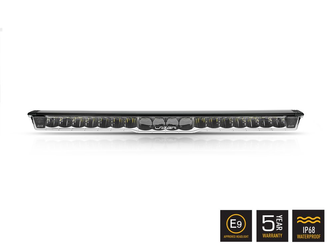

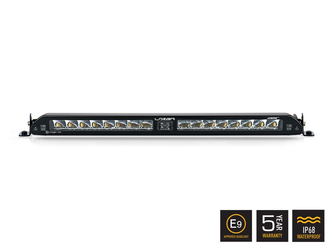

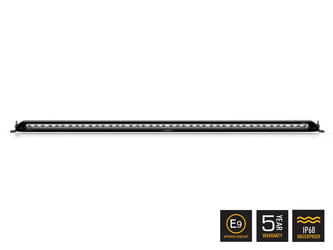

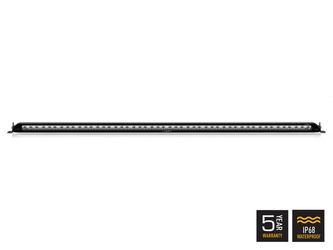

Belka LED na dachu wygląda efektownie i umożliwia zamontowanie dużego źródła światła. W niektórych zastosowaniach terenowych może zapewnić bardzo korzystny widok przestrzeni przed samochodem.
Ma jednak swoje ograniczenia.
Jednym z najczęstszych problemów jest odbicie światła od maski lub innych elementów nadwozia. Jasno oświetlona powierzchnia przedniej części samochodu może pogorszyć komfort widzenia w ciemności, nawet jeżeli sam lightbar jest bardzo mocny.
Znaczenie mają też hałas aerodynamiczny, zwiększona wysokość samochodu, prowadzenie przewodów oraz możliwość uszkodzenia lamp podczas przejazdu pod gałęziami.
Właśnie dlatego nie montowalibyśmy belki na dachu tylko dlatego, że wydaje się najbardziej spektakularnym rozwiązaniem. Lepiej wcześniej ustalić, w jakich warunkach będzie rzeczywiście wykorzystywana.
Mocne światła, gęsta mgła i mokry asfalt. Dlaczego nie zawsze widzimy lepiej?
Jest jeszcze jeden element, który potrafi zepsuć nawet najlepiej zaplanowaną instalację: pogoda.
Podczas jazdy we mgle, intensywnym deszczu lub śniegu część światła rozprasza się na kroplach wody i innych drobinach znajdujących się w powietrzu. Zamiast lepiej widzieć drogę, kierowca może dostrzegać przede wszystkim jasną zasłonę przed maską.
Podobny problem pojawia się na mokrych nawierzchniach, które potrafią odbijać światło w sposób znacznie bardziej uciążliwy niż suche podłoże.
Dlatego maksymalna moc nie powinna być jedynym kryterium. Równie istotne są prawidłowe ustawienie lamp, kontrola rozsyłu i możliwość dostosowania oświetlenia do warunków.
Czy zimniejsze światło zawsze jest lepsze?
Nie. Temperatura barwowa wpływa na wygląd emitowanego światła, ale sama w sobie nie decyduje o jakości oświetlenia drogi.
Wiele reflektorów LAZER LAMPS wykorzystuje temperaturę barwową około 5000 K. Jest to neutralna biel, która może zapewniać dobrą czytelność szczegółów i komfort podczas dłuższej jazdy.
Nie oznacza to jednak, że lampa o takiej temperaturze barwowej zawsze będzie skuteczniejsza od reflektora emitującego cieplejsze światło. Znaczenie mają przede wszystkim optyka, natężenie oświetlenia, rozsył wiązki oraz konkretne warunki atmosferyczne.
W praktyce na nocnej trasie bardziej docenimy dobrze ukształtowaną wiązkę niż samą informację o liczbie kelwinów.
LAZER LAMPS ST4 Evolution i Triple-R Elite. Dwie różne odpowiedzi na potrzeby kierowcy
Oświetlenie LAZER LAMPS jest dobrym przykładem tego, jak różne konstrukcje można wykorzystać do realizacji różnych zadań.
Zamiast porównywać cały katalog producenta, przyjrzyjmy się dwóm modelom reprezentującym odmienne podejścia do dodatkowego oświetlenia.

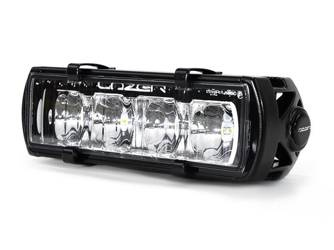

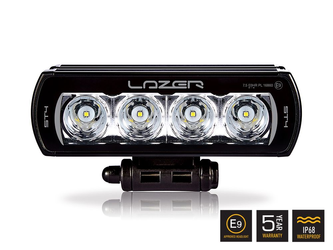

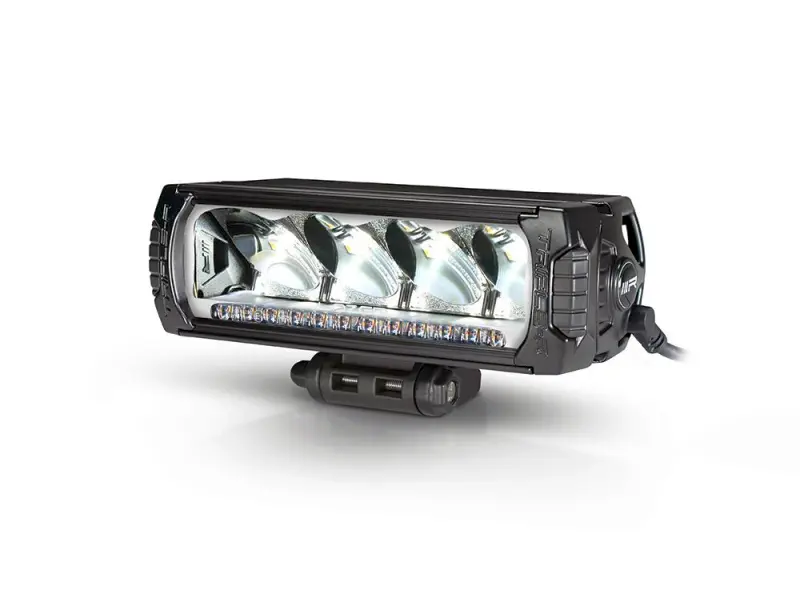

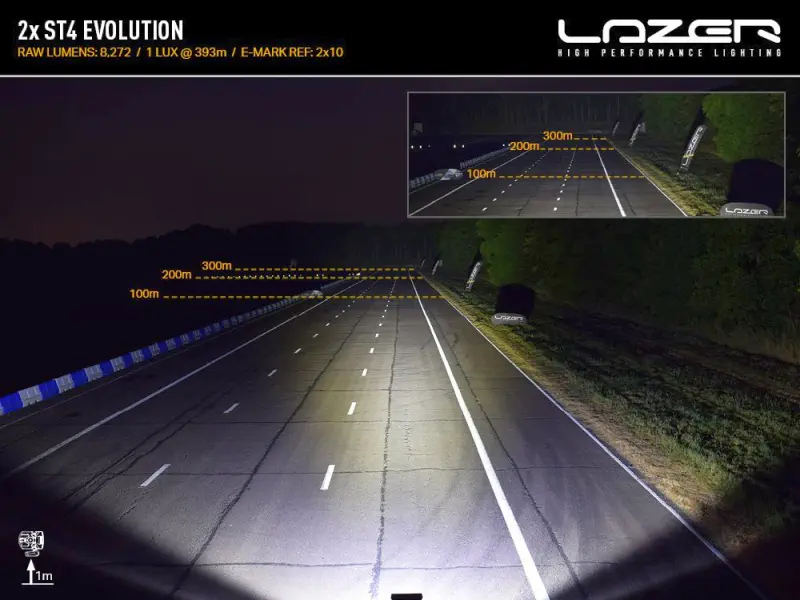

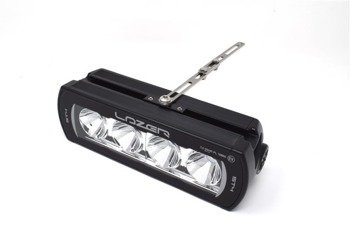

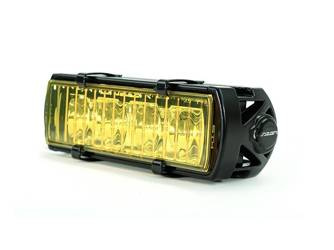

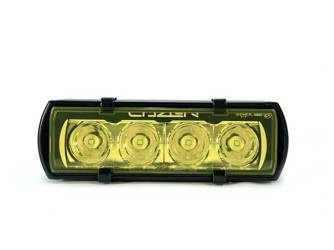

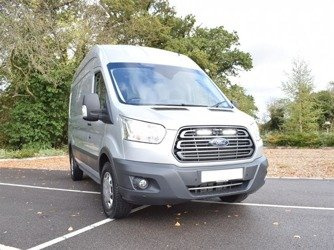

LAZER ST4 Evolution - kompaktowy reflektor o praktycznym rozsyłie światła
ST4 Evolution jest stosunkowo niewielką lampą LED, która dobrze pokazuje, że nie trzeba montować ogromnej belki, aby zauważalnie poprawić oświetlenie przestrzeni przed samochodem.
Ma 204 mm szerokości, pobiera 47 W i emituje 4136 lumenów. Według danych producenta osiąga natężenie 1 luksa na odległości 278 metrów, a jej poziomy kąt rozsyłu wynosi 40 stopni.
Istotne jest tutaj połączenie kompaktowej konstrukcji z wiązką o użytecznej szerokości. Taki reflektor może dobrze sprawdzać się jako dodatkowe oświetlenie drogowe w samochodzie, który regularnie porusza się po krętych trasach i drogach poza terenem zabudowanym.
ST4 Evolution można wykorzystać w instalacjach montowanych w grillu lub na odpowiednich uchwytach, pod warunkiem zachowania zgodności z wymaganiami dotyczącymi montażu.
Model posiada homologację ECE R112 dla funkcji świateł drogowych oraz ECE R10 w zakresie kompatybilności elektromagnetycznej.

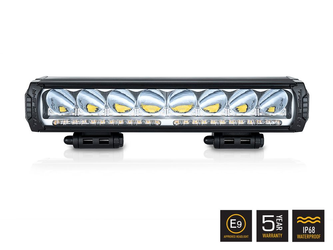

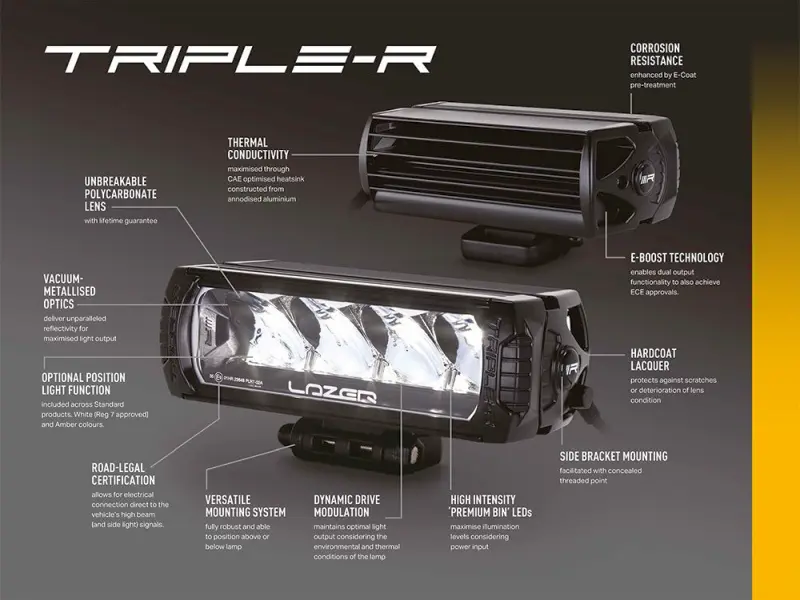

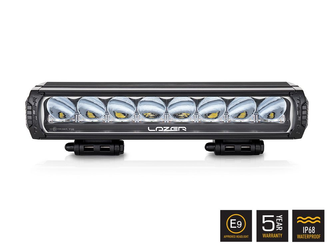

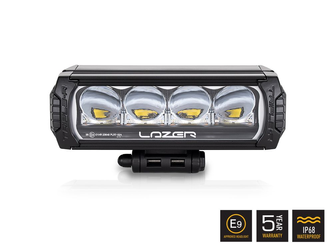

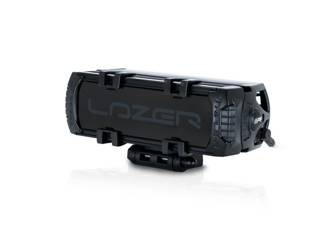

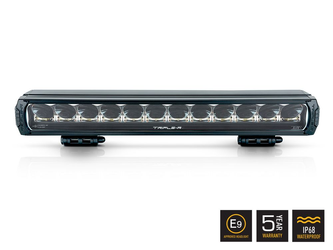

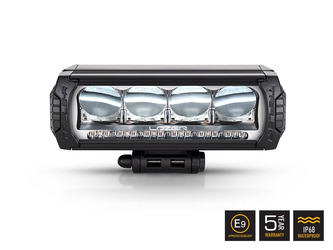

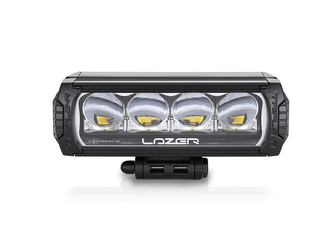

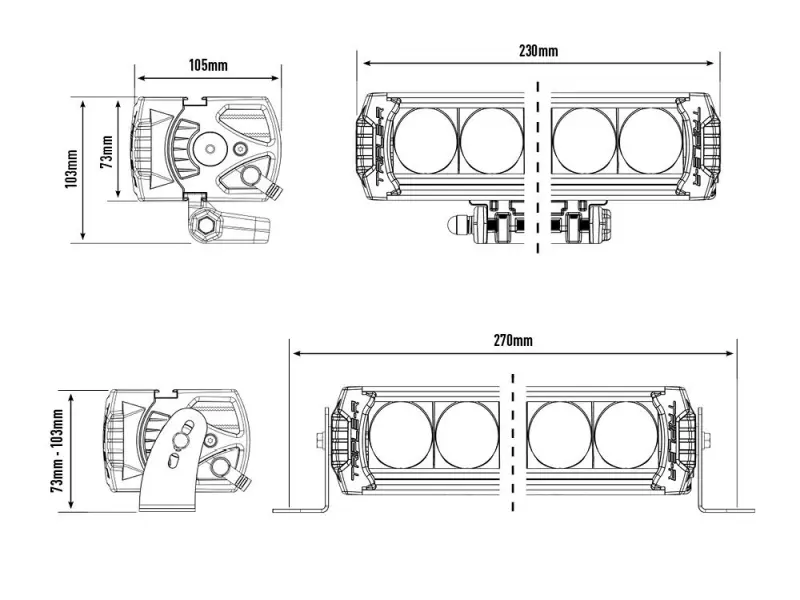

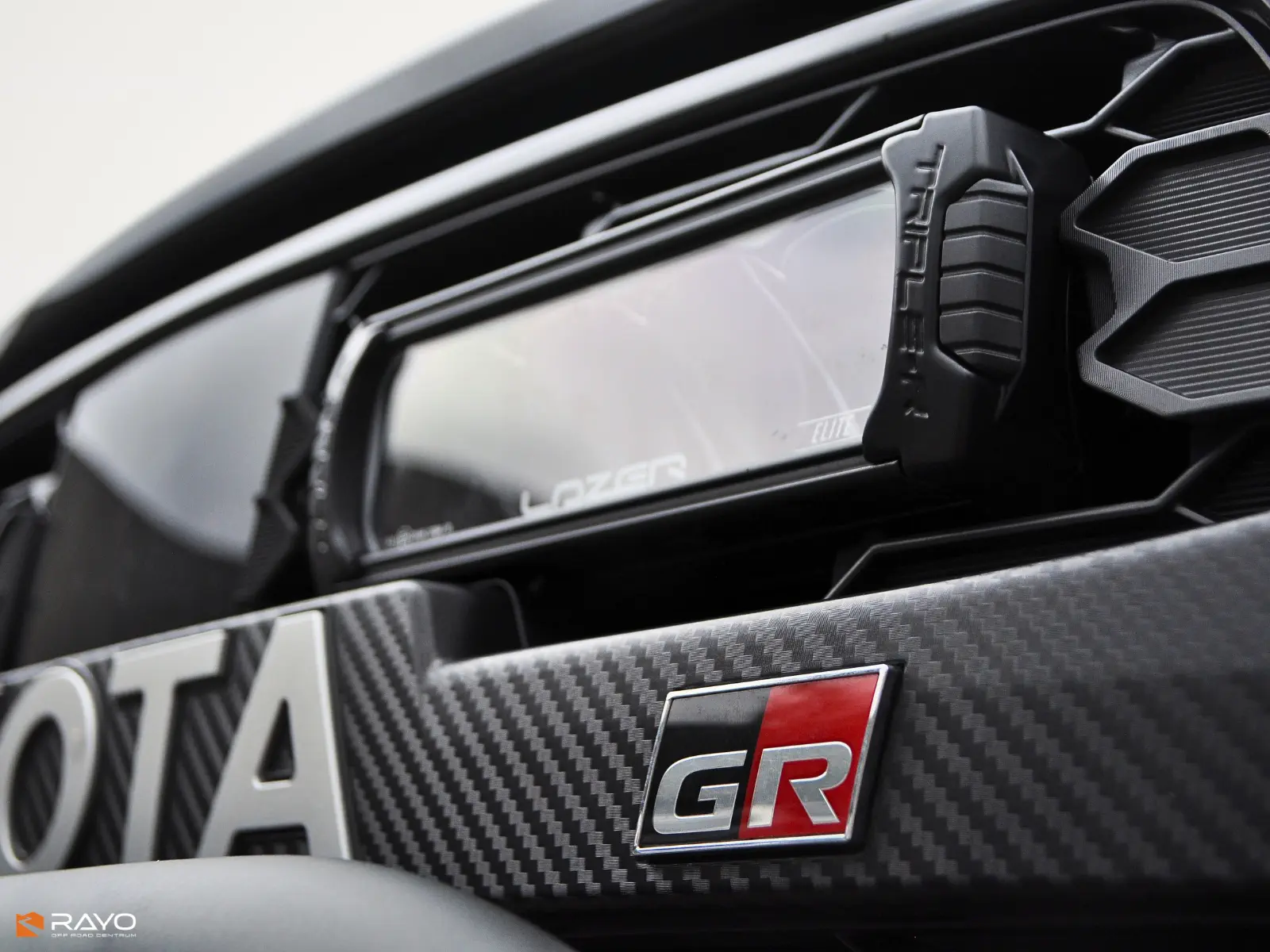

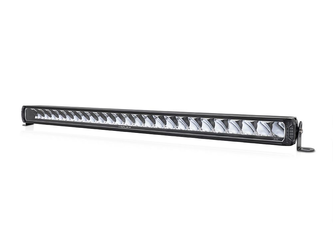

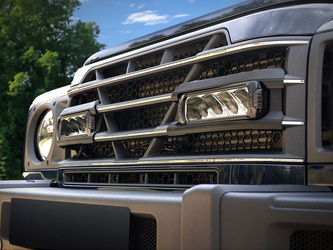

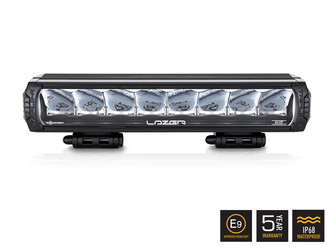

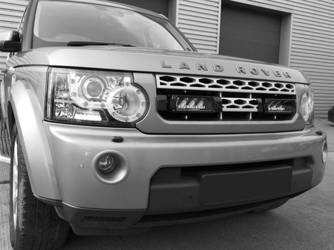

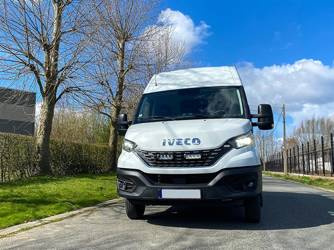

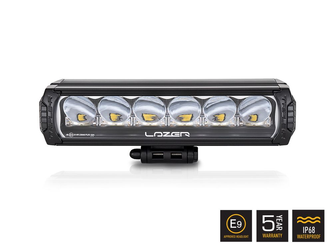

LAZER Triple-R 750 Elite - kiedy potrzebujemy większego zasięgu
Triple-R 750 Elite reprezentuje nieco inne podejście do oświetlenia. To reflektor zaprojektowany z myślą o wysokiej wydajności i dużym zasięgu, wywodzący się z doświadczeń producenta w sportach motorowych.
W trybie Boost emituje 5068 lumenów i osiąga poziom 1 luksa na odległości 517 metrów. Oznacza to znacząco większy zasięg niż w ST4 Evolution.
W praktyce takie parametry mogą być przydatne na otwartych trasach terenowych, gdzie kierowca potrzebuje dobrego oświetlenia dalszej części drogi.
Trzeba jednak zwrócić uwagę na bardzo istotną różnicę pomiędzy maksymalnymi osiągami a legalnym użytkowaniem na drogach publicznych.
W Triple-R 750 Elite tryb Boost nie jest trybem objętym homologacją świateł drogowych. Zgodnie z danymi producenta homologacja ECE R112 dotyczy trybu ograniczonej mocy, w którym lampa emituje 1267 lumenów i osiąga 1 luks na odległości 231 metrów.
To ważne, ponieważ samo stwierdzenie, że lampa posiada homologację, nie oznacza, że można korzystać z jej pełnej mocy na drodze publicznej.
Przy wyborze należy sprawdzić dokumentację konkretnej wersji produktu i sposób działania trybów świecenia.
Którą lampę wybralibyśmy na wyprawę?
To zależy od trasy.
Jeżeli samochód często porusza się po drogach leśnych, wąskich szlakach i trasach z dużą liczbą zakrętów, kompaktowe reflektory o odpowiednio szerokim rozsyłie mogą okazać się bardziej praktyczne niż lampa nastawiona przede wszystkim na maksymalny zasięg.
Z kolei podczas podróży przez otwarte przestrzenie, gdzie ważna jest obserwacja drogi daleko przed samochodem, większy zasięg reflektorów Triple-R może być realną zaletą.
Nie chodzi więc o wskazanie zwycięzcy porównania, lecz o dopasowanie parametrów do warunków. Oświetlenie, które sprawdzi się na pustynnej wyprawie, nie musi być najlepszym wyborem do spokojnej jazdy po krętych leśnych drogach.
Czy dodatkowe lampy LED można legalnie używać na drogach publicznych?
To jeden z najważniejszych aspektów wyboru oświetlenia samochodowego, a jednocześnie temat, wokół którego narosło wiele nieporozumień.
Przede wszystkim należy rozróżnić homologację dotyczącą funkcji oświetleniowej od innych certyfikatów, które może posiadać urządzenie.
ECE R10 dotyczy kompatybilności elektromagnetycznej. Potwierdza spełnienie określonych wymagań dotyczących zakłóceń elektromagnetycznych, ale sama w sobie nie oznacza homologacji lampy jako światła drogowego.
Regulaminy dotyczące oświetlenia drogowego, takie jak ECE R112 lub ECE R149, określają wymagania właściwe dla danej funkcji oświetleniowej.
Przy zakupie warto więc sprawdzić dokumentację konkretnego produktu, oznaczenia homologacyjne i ewentualne ograniczenia dotyczące trybów pracy.
Istotne znaczenie ma również sposób montażu, liczba dodatkowych świateł drogowych, ich połączenie z oświetleniem fabrycznym oraz obowiązujące przepisy.
Sama obecność znaku homologacji na obudowie nie oznacza, że dowolna konfiguracja kilku lamp jest zgodna z wymaganiami dotyczącymi pojazdów poruszających się po drogach publicznych.
W przypadku lamp przeznaczonych wyłącznie do użytkowania poza drogami publicznymi należy zadbać o sposób instalacji i sterowania, który zapobiegnie ich nieuprawnionemu używaniu w ruchu drogowym.
Dobra lampa potrzebuje dobrej instalacji
Wybranie właściwego reflektora to tylko połowa sukcesu. Drugą jest prawidłowa instalacja elektryczna.
W nowoczesnym samochodzie nie zawsze wystarczy podłączyć dodatkową lampę do przewodu zasilającego fabryczne światła drogowe. W wielu pojazdach pracą oświetlenia zarządzają elektroniczne moduły sterujące, a sygnały przesyłane są przez magistralę CAN.
W takich sytuacjach stosuje się odpowiednie interfejsy, które pozwalają rozpoznać sygnał aktywacji świateł drogowych i wykorzystać go do sterowania dodatkowym oświetleniem.

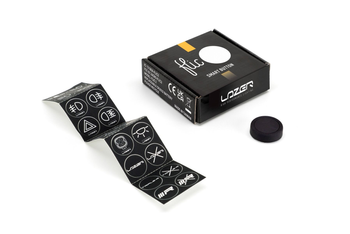

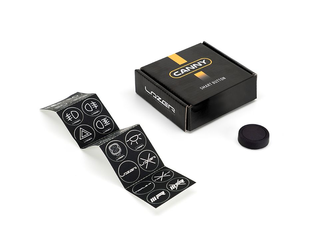

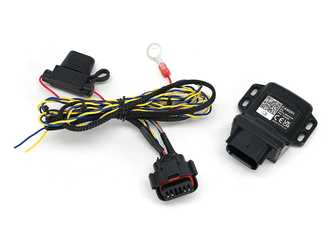

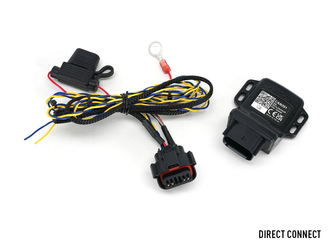

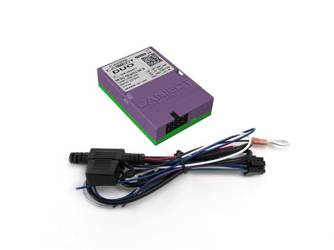

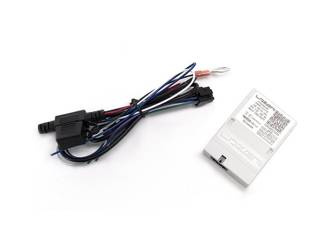

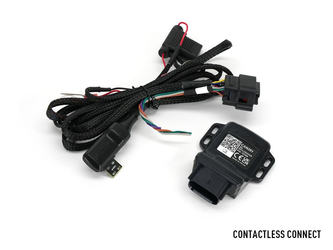

W ofercie LAZER LAMPS znajdują się między innymi interfejsy z rodziny Canny CAN oraz dedykowane wiązki montażowe.
Nie należy jednak zakładać, że każdy moduł CAN zapewnia sterowanie przez smartfon albo regulację jasności wszystkich lamp. Dostępne funkcje zależą od konkretnego urządzenia, reflektorów i konfiguracji samochodu.

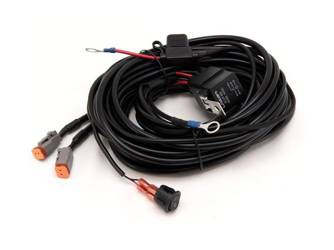

Co jeszcze trzeba uwzględnić?

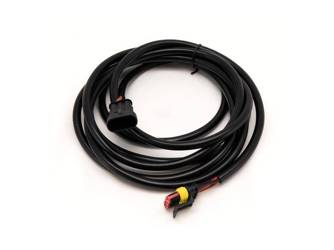

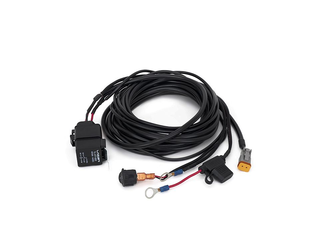

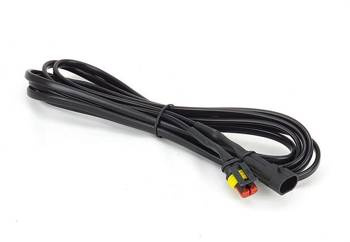

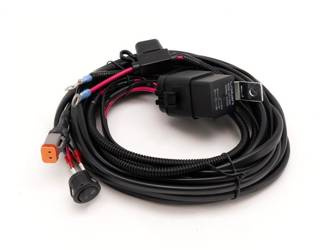

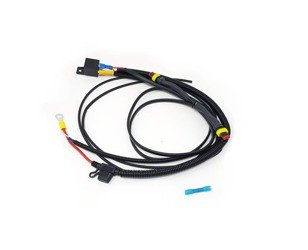

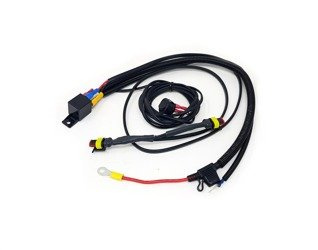

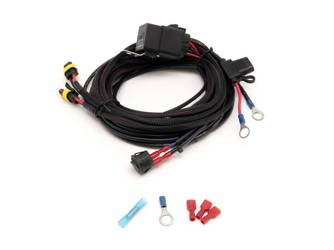

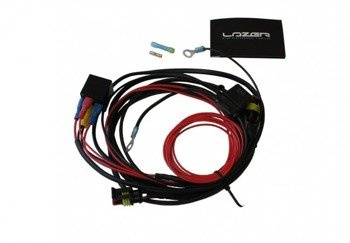

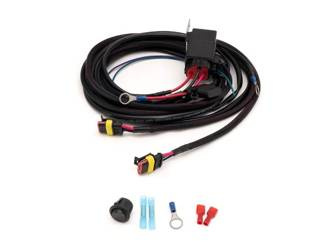

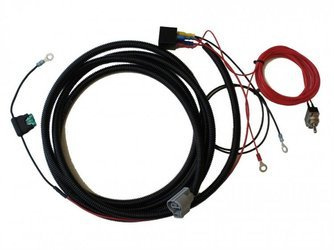

Przekrój przewodów, zabezpieczenia nadprądowe, przekaźniki, jakość złączy i poprawne poprowadzenie instalacji mają bezpośredni wpływ na jej bezpieczeństwo oraz niezawodność.
W przypadku bardziej rozbudowanego oświetlenia wyprawowego warto również rozdzielić obwody świateł drogowych od instalacji oświetlenia roboczego i biwakowego.
Dobrze zaprojektowany system powinien być wygodny w użytkowaniu, łatwy do kontrolowania i odporny na warunki, w których będzie pracował samochód.
Nie ma sensu inwestować w wysokiej klasy reflektory, a później oszczędzać na elementach odpowiedzialnych za ich zasilanie i sterowanie.
A kiedy samochód już stoi? Oświetlenie obozowiska to zupełnie inna historia
Do tej pory skupialiśmy się przede wszystkim na jeździe. Jednak w samochodzie wyprawowym światło przydaje się również po zakończeniu trasy.
Wyobraźmy sobie wieczór na biwaku. Samochód stoi już na miejscu, markiza jest rozłożona, a my próbujemy przygotować kolację, znaleźć coś w bagażniku albo naprawić drobny element wyposażenia.
Potężna belka świecąca kilkaset metrów przed samochód nie będzie tutaj szczególnie użyteczna.
Znacznie lepiej sprawdzi się światło robocze o szerokim rozsyłie, które oświetli konkretną przestrzeń wokół pojazdu.
W samochodzie wyprawowym warto rozważyć oddzielne oświetlenie tylnej części bagażnika, przestrzeni pod markizą oraz miejsc, w których wykonujemy prace serwisowe.

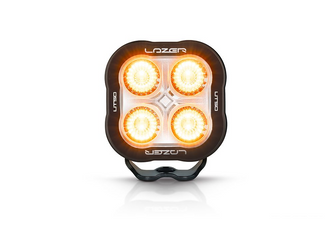

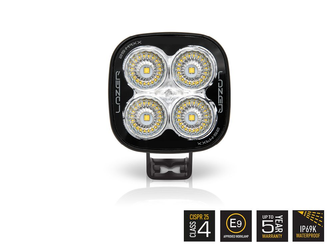

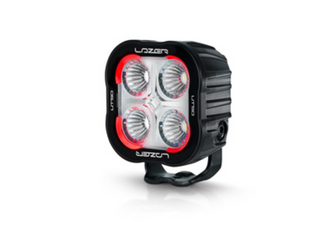

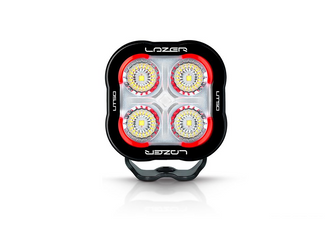

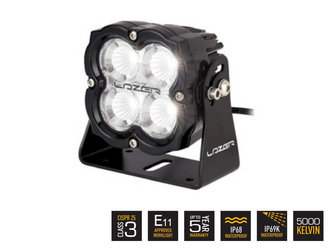

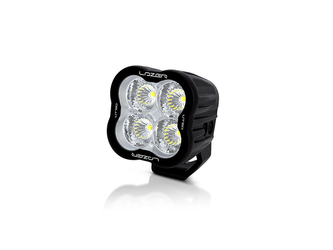

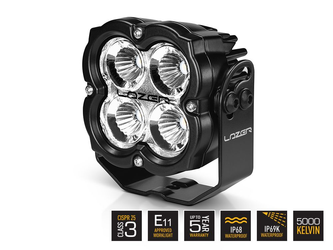

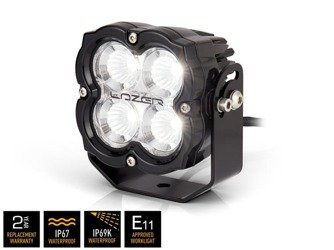

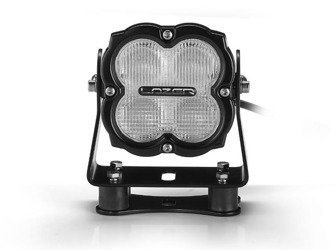

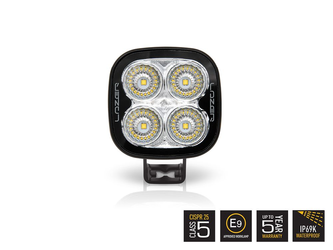

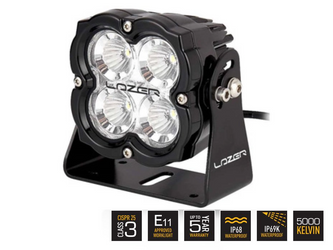

LAZER LAMPS oferuje również lampy robocze, które można wykorzystać do tego typu instalacji. Ich zadaniem nie jest zwiększanie zasięgu podczas jazdy, ale zapewnienie wygodnego oświetlenia najbliższego otoczenia.
Warto przy tym pamiętać o poborze energii. Podczas postoju przez kilka godzin korzystamy z akumulatora lub dodatkowego systemu zasilania, dlatego oświetlenie biwakowe powinno być projektowane z myślą o długotrwałym użytkowaniu.
Innymi słowy: na biwaku nie potrzebujemy maksymalnej mocy. Potrzebujemy światła tam, gdzie właśnie siedzimy, gotujemy albo szukamy zgubionej latarki.
Najczęstsze pytania o dodatkowe oświetlenie LED do samochodów 4x4
Ile lumenów powinna mieć lampa LED do off-roadu?
Nie istnieje jedna wartość odpowiednia do wszystkich zastosowań. Oprócz strumienia świetlnego liczą się kształt wiązki, natężenie oświetlenia na określonej odległości oraz sposób montażu. Lampa o mniejszej liczbie lumenów może być bardziej użyteczna, jeżeli lepiej oświetla obszar potrzebny kierowcy.
Co jest lepsze: lightbar czy dodatkowe reflektory LED?
To zależy od zastosowania. Duża belka LED może zapewniać szeroki rozsył i duży zasięg, natomiast mniejsze reflektory bywają łatwiejsze do zamontowania i precyzyjnego ustawienia. W wielu przypadkach para odpowiednio dobranych lamp sprawdzi się lepiej niż duży lightbar zamontowany w przypadkowym miejscu.
Czy lampy LAZER LAMPS mają homologację drogową?
Wiele modeli LAZER LAMPS posiada homologację odpowiednią dla funkcji świateł drogowych. Trzeba jednak sprawdzić konkretny model i tryb pracy. Przykładowo w Triple-R 750 Elite tryb Boost nie jest objęty homologacją drogową, która dotyczy trybu ograniczonej mocy.
Czy warto montować dodatkowe lampy na dachu terenówki?
Takie rozwiązanie może być przydatne w określonych warunkach, ale nie jest pozbawione wad. Do najważniejszych należą możliwość odbijania światła od maski, zwiększenie wysokości pojazdu i hałas aerodynamiczny. W wielu samochodach praktyczniejszy będzie montaż w grillu lub na odpowiednio przygotowanym zderzaku.
Czy temperatura barwowa 5000 K jest dobra do jazdy nocą?
To neutralna biel często wykorzystywana w wysokiej jakości reflektorach samochodowych. Może zapewniać komfortowe postrzeganie szczegółów, ale sama temperatura barwowa nie przesądza o skuteczności oświetlenia. Znaczenie mają także optyka, rozsył światła i warunki pogodowe.
Czy można podłączyć dodatkowe lampy LED do fabrycznych świateł drogowych?
W wielu przypadkach tak, ale sposób podłączenia zależy od samochodu. Nowoczesne instalacje mogą wymagać odpowiedniego interfejsu sterującego. Niezbędne jest również prawidłowe zasilanie, zabezpieczenie obwodów i zachowanie zgodności z obowiązującymi przepisami.
Dobre oświetlenie powinno pomagać kierowcy, a nie tylko imponować parametrami
Nocna jazda terenowa ma swój niepowtarzalny klimat. Cisza, wąska droga przed samochodem, światło reflektorów przesuwające się po drzewach i świadomość, że za kolejnym zakrętem może czekać coś zupełnie niespodziewanego.
W takich warunkach szybko okazuje się, że najlepsza lampa to niekoniecznie ta, która ma najwięcej lumenów albo świeci najdalej.
Znacznie ważniejsze jest to, czy kierowca widzi właściwy fragment drogi, potrafi ocenić przeszkody i nie musi walczyć z niepotrzebnymi odbiciami czy oślepiającym światłem.
Dlatego podczas wyboru dodatkowego oświetlenia warto zacząć od sposobu użytkowania samochodu, a dopiero później porównywać parametry poszczególnych reflektorów.
W RAYO4x4 wykorzystujemy rozwiązania LAZER LAMPS podczas budowy samochodów terenowych i wyprawowych, ponieważ producent oferuje zarówno kompaktowe reflektory drogowe, jak i dalekosiężne lampy LED, oświetlenie robocze oraz dedykowane zestawy montażowe.
Jeżeli planujesz rozbudowę oświetlenia swojego samochodu, sprawdź ofertę LAZER LAMPS w RAYO4x4. Znajdziesz tam rozwiązania do samochodów terenowych, pickupów, SUV-ów, kamperów i pojazdów wyprawowych.
Bo w terenie nie chodzi o to, żeby zrobić z nocy dzień. Chodzi o to, żeby zobaczyć dokładnie to, co trzeba - odpowiednio wcześnie.
