Osłony podwozia samochodu terenowego nie zwiększają mocy silnika, nie poprawiają wykrzyżu zawieszenia i nie sprawiają, że auto pokona każdą przeszkodę. Mogą jednak zadecydować o tym, czy po uderzeniu w ukryty kamień pojedziemy dalej, czy zakończymy wyprawę z uszkodzoną miską olejową, skrzynią biegów lub reduktorem.
Podwozie samochodu 4x4 to znacznie więcej niż rama, zawieszenie i mosty napędowe. Znajdują się pod nim elementy, których uszkodzenie może unieruchomić pojazd, doprowadzić do wycieku płynów eksploatacyjnych lub wymagać kosztownej naprawy. Co ważne, nie wszystkie są równie dobrze zabezpieczone fabrycznie.
Właśnie dlatego osłony podwozia 4x4 należą do wyposażenia, które warto rozważyć jeszcze przed rozpoczęciem poważniejszej jazdy terenowej. Nie chodzi o montowanie możliwie największej ilości metalu pod samochodem, ale o świadomą ochronę elementów najbardziej narażonych na kontakt z przeszkodami.
W tym poradniku wyjaśniamy, które podzespoły warto zabezpieczyć w pierwszej kolejności, czym różnią się osłony aluminiowe od stalowych oraz na co zwrócić uwagę podczas wyboru i montażu. Przyjrzymy się również konkretnym rozwiązaniom RAYO i ARB do Toyoty Land Cruiser 250 oraz Toyoty Hilux.
Dlaczego fabryczne osłony podwozia nie zawsze wystarczają?
Wiele współczesnych samochodów terenowych i SUV-ów posiada fabryczne osłony dolnej części silnika lub innych podzespołów. Ich przeznaczenie może być jednak inne niż w przypadku wyposażenia przygotowanego do intensywnego off-roadu.
Fabryczna osłona może chronić przed zabrudzeniami, wodą, drobnymi kamieniami czy poprawiać przepływ powietrza pod pojazdem. Nie każda jest jednak zaprojektowana do przyjmowania silnych uderzeń o skały, korzenie i inne przeszkody terenowe.
W trakcie jazdy terenowej zagrożenie stanowią nie tylko przeszkody widoczne przed samochodem. Podczas przejazdu przez koleiny, pokonywania wzniesień czy zjazdu ze skalnego stopnia dolna część pojazdu może zetknąć się z podłożem w miejscu, którego kierowca nie widzi z kabiny.
Dobrze zaprojektowana osłona tworzy dodatkową barierę pomiędzy przeszkodą a wrażliwym podzespołem. Jej zadaniem jest ograniczanie ryzyka bezpośredniego uszkodzenia chronionego elementu i odpowiednie przenoszenie obciążeń na konstrukcję mocowania.
Nie oznacza to pełnej odporności na każde uderzenie. Skuteczność osłony zależy od materiału, geometrii, mocowań, energii uderzenia i miejsca kontaktu z przeszkodą.
Co warto chronić pod samochodem terenowym?

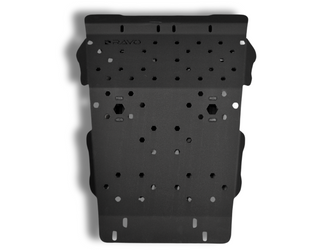

Osłona silnika i miski olejowej
Osłona silnika jest jednym z pierwszych elementów, które warto rozważyć podczas przygotowania samochodu do off-roadu. Zabezpiecza dolną część jednostki napędowej, a w zależności od konstrukcji również miskę olejową, okolice chłodnicy i inne elementy znajdujące się w przedniej części podwozia.
Uszkodzenie miski olejowej może spowodować gwałtowną utratę oleju silnikowego. Dalsza praca silnika bez prawidłowego smarowania grozi bardzo poważną awarią, dlatego taki incydent może natychmiast zakończyć jazdę.
W przypadku osłon silnika szczególnie ważne jest odpowiednie podparcie i dopasowanie do konstrukcji samochodu. Osłona powinna zapewniać ochronę bez niepożądanego kontaktu z elementami jednostki napędowej podczas jej pracy.
Przykładem jest aluminiowa osłona silnika RAYO do Toyoty Land Cruiser Prado 250, wykonana z anodowanego aluminium o grubości 6 mm.

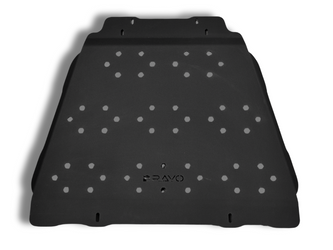

Osłona skrzyni biegów
Skrzynia biegów jest kolejnym podzespołem, którego uszkodzenie może prowadzić do poważnych konsekwencji. W zależności od budowy samochodu szczególnie narażone mogą być jej dolna część, miska olejowa automatycznej przekładni oraz elementy znajdujące się w sąsiedztwie.
Podczas przejeżdżania przez poprzeczne przeszkody środkowa część podwozia może znaleźć się bardzo blisko podłoża, nawet jeśli przednie koła pokonały już przeszkodę.
Osłona skrzyni biegów ogranicza ryzyko bezpośredniego uderzenia w przekładnię i może stanowić część większego systemu zabezpieczeń, obejmującego kolejne podzespoły układu napędowego.
Warto zwrócić uwagę na dostęp do punktów serwisowych, wentylację oraz sposób połączenia osłony z pozostałymi elementami zabezpieczenia podwozia.

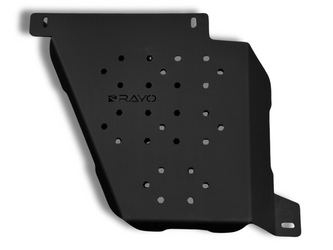

Osłona reduktora
Reduktor jest jednym z kluczowych podzespołów wielu samochodów terenowych z napędem 4x4. Umożliwia pracę układu napędowego z dodatkowym przełożeniem terenowym, przydatnym podczas pokonywania wymagających przeszkód.
Jego umiejscowienie sprawia, że w niektórych konstrukcjach znajduje się w obszarze narażonym na kontakt z kamieniami i nierównościami podłoża.
Uszkodzenie obudowy reduktora lub jego elementów może doprowadzić do wycieku oleju i problemów z przeniesieniem napędu. Dlatego osłona reduktora jest ważnym uzupełnieniem zabezpieczenia silnika i skrzyni biegów.
Osłony tych podzespołów powinny współpracować ze sobą oraz z pozostałymi elementami samochodu, bez powodowania niepożądanych naprężeń czy utrudniania pracy układu napędowego.

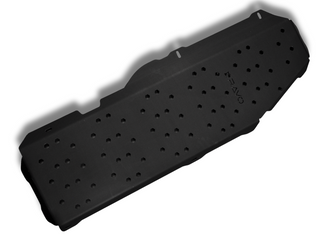

Osłona zbiornika paliwa
Zbiornik paliwa nie zawsze jest pierwszym elementem, o którym myślimy podczas przygotowywania samochodu do jazdy terenowej. Tymczasem jego uszkodzenie może doprowadzić do wycieku paliwa, unieruchomienia pojazdu i powstania dodatkowego zagrożenia.
Ryzyko kontaktu z przeszkodą zależy od położenia zbiornika i konstrukcji podwozia. Szczególną uwagę warto zwrócić na tę część samochodu podczas jazdy w głębokich koleinach, po kamienistych trasach i na przeszkodach wymagających dużego wykrzyżu zawieszenia.
Osłona zbiornika paliwa może zabezpieczać jego dolną część przed bezpośrednim kontaktem z przeszkodami. Jej konstrukcja powinna uwzględniać kształt zbiornika, mocowania oraz dostęp do elementów wymagających kontroli lub serwisowania.
W samochodach wyposażonych w dodatkowy albo powiększony zbiornik paliwa kompatybilność osłony należy zweryfikować osobno.
Co jeszcze warto zabezpieczyć?
Ochrona podwozia nie ogranicza się do czterech podstawowych elementów. W zależności od konstrukcji pojazdu warto uwzględnić także chłodnicę, przedni dyferencjał, przekładnię kierowniczą, elementy układu wydechowego, zbiornik AdBlue oraz wrażliwe przewody i czujniki.
Dlatego dwa zestawy osłon przeznaczone do tego samego samochodu mogą obejmować różne obszary podwozia. Przed zakupem należy sprawdzić nie tylko liczbę paneli, ale przede wszystkim to, co rzeczywiście znajduje się pod ich ochroną.
Stal czy aluminium? Z czego powinny być wykonane osłony podwozia 4x4?
Wybór materiału jest jednym z najczęściej omawianych zagadnień przy zakupie osłon podwozia. Na rynku dominują konstrukcje stalowe i aluminiowe, jednak ocena ich przydatności nie powinna sprowadzać się wyłącznie do grubości blachy.
Stalowe osłony podwozia
Stal pozwala projektować wytrzymałe elementy zabezpieczające podwozie, dobrze sprawdzające się w konstrukcjach poddawanych dużym obciążeniom mechanicznym. Odpowiednio wykonane stalowe panele mogą skutecznie przenosić siły powstające podczas kontaktu z przeszkodą.
Przykładem są systemy ARB Under Vehicle Protection, wykonane z profilowanej stali o grubości 3 mm. Producent stosuje cięcie laserowe, tłoczenie i gięcie elementów, a następnie zabezpiecza je przed korozją.
Istotne znaczenie ma tutaj geometria. Odpowiednio zaprojektowane przetłoczenia i zagięcia mogą znacząco zwiększać sztywność panelu w porównaniu z płaską blachą.
Wadą stali może być większa masa w stosunku do aluminium przy porównywalnych gabarytach elementu oraz konieczność odpowiedniego zabezpieczenia antykorozyjnego. Miejsca, w których powłoka została uszkodzona, wymagają uwagi podczas eksploatacji.
Aluminiowe osłony podwozia
Aluminium charakteryzuje się mniejszą gęstością niż stal, dlatego jest często wybierane do konstrukcji, w których ważne jest ograniczenie masy wyposażenia.
Nie oznacza to jednak, że dowolna aluminiowa osłona będzie lżejsza lub bardziej odporna na uderzenia niż dowolna stalowa. Znaczenie mają grubość, rodzaj stopu, profilowanie, powierzchnia panelu oraz sposób jego zamocowania.
Dobrym przykładem są osłony RAYO wykonane z aluminium o grubości 6 mm. W wersji do Toyoty Land Cruiser Prado 250 dodatkowo zastosowano anodowanie, które zwiększa odporność powierzchni na korozję i nadaje elementom grafitowe wykończenie.
W konstrukcjach aluminiowych szczególnie ważne jest odpowiednie ukształtowanie elementu, ponieważ sam materiał różni się od stali pod względem sztywności i zachowania przy odkształceniu.
Czy aluminium 6 mm jest lepsze od stali 3 mm?
Nie można tego rozstrzygnąć wyłącznie na podstawie grubości. Są to różne materiały, a skuteczność osłony zależy również od konstrukcji panelu, rozpiętości pomiędzy punktami mocowania, sposobu przenoszenia sił i charakteru uderzenia.
Dwie osłony mogą posiadać podobną masę, ale różnić się powierzchnią ochrony, sztywnością i geometrią. Z tego powodu porównując zestawy warto zwracać uwagę na kompletną konstrukcję, a nie tylko parametr podany w milimetrach.
Co naprawdę decyduje o skuteczności osłony podwozia?
Geometria, przetłoczenia i punkty mocowania
Osłona podwozia powinna nie tylko wytrzymać kontakt z przeszkodą, ale również odpowiednio przekazać siłę uderzenia na elementy konstrukcyjne pojazdu.
Dlatego ogromne znaczenie ma sposób jej zamontowania. Nawet gruba blacha nie zapewni właściwej ochrony, jeżeli mocowania są nieodpowiednie albo panel po odkształceniu może zetknąć się z chronionym podzespołem.
W konstrukcjach projektowanych do konkretnego samochodu istotna jest także geometria dolnej powierzchni. Odpowiednio ukształtowana osłona może ułatwiać prześlizgiwanie się nad niektórymi przeszkodami, zamiast tworzyć dodatkowy punkt zaczepienia.
Otwory wentylacyjne i odprowadzanie zanieczyszczeń
Osłona nie powinna bez potrzeby zatrzymywać błota, piasku i wody. Zalegające zanieczyszczenia utrudniają kontrolę podwozia, a w niektórych miejscach mogą pogarszać warunki chłodzenia.
Dlatego projektanci stosują odpowiednio rozmieszczone otwory i wycięcia. Ich wielkość oraz położenie powinny uwzględniać zarówno wentylację i odprowadzanie zanieczyszczeń, jak i zachowanie wymaganej wytrzymałości konstrukcji.
Dostęp serwisowy
W samochodzie używanym do wypraw regularna kontrola stanu technicznego jest szczególnie ważna. Osłony nie powinny niepotrzebnie komplikować podstawowych czynności serwisowych.
Przy zakupie warto sprawdzić, czy przewidziano otwory serwisowe, możliwość wygodnego demontażu oraz odpowiedni dostęp do punktów kontroli i wymiany płynów eksploatacyjnych.
Ważne jest również zabezpieczenie śrub montażowych przed bezpośrednimi uderzeniami i uszkodzeniami podczas kontaktu z przeszkodami.
Osłony RAYO i ARB do Toyoty Land Cruiser 250
Toyota Land Cruiser Prado 250 stanowi dobry przykład samochodu, do którego dostępne są różne systemy ochrony podwozia. W ofercie RAYO4x4 znajdują się zarówno aluminiowe osłony RAYO, jak i stalowe rozwiązania ARB.
Komplet aluminiowych osłon RAYO
Zestaw osłon podwozia RAYO do Land Cruisera 250 obejmuje cztery podstawowe elementy: osłonę silnika, osłonę skrzyni biegów, osłonę reduktora i osłonę zbiornika paliwa.
Panele wykonano z anodowanego aluminium o grubości 6 mm. Ich konstrukcja wykorzystuje odpowiednie gięcia oraz perforacje, a grafitowe wykończenie uzyskano podczas anodowania.
Według specyfikacji zestawu jego łączna masa wynosi 36,9 kg. Poszczególne osłony są dostępne również osobno, co pozwala dopasować zakres zabezpieczenia do potrzeb użytkownika.
Sprawdź komplet osłon RAYO do Toyoty Land Cruiser Prado 250.
Stalowe osłony ARB Under Vehicle Protection
Alternatywą są osłony ARB UVP, wykonane z tłoczonej stali o grubości 3 mm. Producent wykorzystuje profilowaną konstrukcję, cynkowanie i malowanie proszkowe, a także rozwiązania chroniące elementy mocujące.
W zestawie ARB oferowanym do Land Cruisera 250 zabezpieczane są między innymi chłodnica, miska olejowa silnika, przedni dyferencjał, przekładnia kierownicza, miska olejowa skrzyni biegów, reduktor oraz wybrane czujniki i wiązki elektryczne.
Sprawdź zestaw stalowych osłon ARB do Land Cruisera 250.
Który zestaw wybrać?
Nie ma sensu porównywać tych zestawów wyłącznie według grubości materiału. W tym przypadku różni się również zakres chronionych elementów.
Komplet RAYO obejmuje między innymi osłonę zbiornika paliwa, natomiast wskazany zestaw ARB zabezpiecza także określone elementy przedniej części podwozia i układu kierowniczego.
Przed wyborem należy więc sprawdzić, które podzespoły wymagają ochrony w konkretnym samochodzie oraz czy wybrany zestaw jest kompatybilny z pozostałymi modyfikacjami pojazdu.
Jak dobrać osłony podwozia do sposobu użytkowania samochodu?
Samochód na co dzień i okazjonalne wyjazdy w teren
Jeżeli samochód jest wykorzystywany przede wszystkim na drogach asfaltowych, a terenowe wyjazdy mają charakter okazjonalny, warto rozpocząć od oceny fabrycznych zabezpieczeń i najbardziej narażonych elementów podwozia.
W wielu przypadkach pierwszym krokiem będzie odpowiednia osłona silnika oraz elementów znajdujących się w przedniej części pojazdu.
Zakres ochrony powinien zależeć od konstrukcji samochodu i rodzaju pokonywanych tras, a nie wyłącznie od tego, jak agresywnie wygląda jego zabudowa.
Regularna jazda terenowa
Podczas częstej jazdy po kamieniach, koleinach i innych wymagających przeszkodach warto rozważyć bardziej kompleksowe zabezpieczenie.
Oprócz osłony silnika istotna staje się ochrona skrzyni biegów, reduktora i innych elementów znajdujących się w środkowej części pojazdu.
Warto również uwzględnić położenie zbiornika paliwa oraz elementów układu kierowniczego.
Samochód przygotowywany do dalekich wypraw
Podczas wielodniowych wypraw znaczenie ma nie tylko odporność na trudne przeszkody, ale również możliwość ograniczenia ryzyka awarii daleko od warsztatu.
W takim samochodzie warto rozważyć komplet osłon podwozia obejmujący wszystkie szczególnie narażone elementy, przy zachowaniu odpowiedniego bilansu masy i prawidłowego dostępu serwisowego.
Przykładowo w ofercie RAYO4x4 dostępne są dedykowane osłony do Toyoty Hilux Revo, a także zestawy umożliwiające rozbudowanie ochrony podwozia tego modelu.
Montaż i konserwacja osłon podwozia
Nawet najlepsza osłona wymaga prawidłowego montażu i okresowej kontroli. Podczas instalacji należy korzystać z punktów mocowania przewidzianych dla konkretnego zestawu oraz stosować się do zaleceń dotyczących śrub, momentów dokręcania i kolejności montażu.
Przed montażem warto również sprawdzić, czy osłona jest kompatybilna z zamontowanym zderzakiem, płytą pod wyciągarkę, dodatkowymi zbiornikami i innymi elementami zabudowy.
Co kontrolować po jeździe terenowej?
Po intensywnej jeździe warto obejrzeć osłony pod kątem odkształceń, poluzowanych mocowań i śladów silnego kontaktu z przeszkodami.
Istotne jest również sprawdzenie, czy pomiędzy osłoną a chronionymi podzespołami nie zgromadziły się kamienie, błoto lub inne zanieczyszczenia.
W razie stwierdzenia uszkodzenia należy ocenić nie tylko sam panel, ale również jego mocowania i znajdujące się nad nim elementy pojazdu.
Czy osłony podwozia ograniczają prześwit?
Osłony nie zwiększają prześwitu samochodu. W zależności od konstrukcji mogą nieznacznie zmniejszać dostępną przestrzeń pod niektórymi elementami podwozia.
Ich zadaniem jest jednak ograniczenie ryzyka uszkodzenia podzespołów podczas kontaktu z przeszkodami. Odpowiednio zaprojektowana geometria może również ułatwiać pokonywanie niektórych nierówności.
Dlatego podczas wyboru warto zwrócić uwagę na przebieg dolnej powierzchni osłony, jej odległość od chronionych elementów i sposób połączenia z pozostałymi panelami.
FAQ - najczęstsze pytania o osłony podwozia 4x4
Czy warto montować osłony podwozia w samochodzie terenowym?
Tak, jeśli samochód będzie użytkowany w warunkach, w których istnieje ryzyko kontaktu podwozia z kamieniami, korzeniami i innymi przeszkodami. Zakres zabezpieczenia należy dobrać do konstrukcji pojazdu i sposobu jazdy.
Od jakiej osłony zacząć przygotowanie samochodu do off-roadu?
W wielu przypadkach warto rozpocząć od ochrony miski olejowej silnika i przedniej części podwozia. Kolejność montażu pozostałych osłon powinna zależeć od rozmieszczenia podzespołów i rodzaju pokonywanych tras.
Co jest lepsze: stalowe czy aluminiowe osłony podwozia?
Nie ma uniwersalnej odpowiedzi. Stal i aluminium różnią się właściwościami mechanicznymi, masą i odpornością na korozję. Skuteczność osłony zależy również od jej geometrii, mocowań i konstrukcji całego zestawu.
Czy aluminiowa osłona 6 mm jest mocniejsza od stalowej 3 mm?
Nie da się tego jednoznacznie ocenić na podstawie samej grubości. O odporności na uderzenia decydują między innymi materiał, profilowanie, powierzchnia panelu, punkty mocowania i charakter obciążenia.
Czy osłony podwozia zmniejszają prześwit?
Mogą nieznacznie ograniczać prześwit w niektórych miejscach. Ich podstawową funkcją jest jednak zabezpieczenie elementów mechanicznych przed bezpośrednim kontaktem z przeszkodami.
Czy osłony podwozia utrudniają wymianę oleju?
Zależy to od konstrukcji. Niektóre osłony mają otwory serwisowe, inne wymagają demontażu podczas określonych czynności. Przed zakupem warto sprawdzić rozwiązania przewidziane przez producenta.
Czy fabryczne osłony wystarczą do jazdy terenowej?
To zależy od samochodu i przeznaczenia fabrycznych osłon. Niektóre zapewniają solidną ochronę mechaniczną, natomiast inne służą przede wszystkim jako osłony przeciwbłotne lub aerodynamiczne.
Czy osłony RAYO do Land Cruisera 250 chronią zbiornik paliwa?
Tak. Kompletny zestaw RAYO do Toyoty Land Cruiser Prado 250 zawiera osłonę silnika, skrzyni biegów, reduktora oraz zbiornika paliwa. Zestaw wykonano z anodowanego aluminium o grubości 6 mm.
Czy można zamontować tylko jedną osłonę zamiast całego kompletu?
Tak, jeżeli producent oferuje odpowiedni element osobno i jego konstrukcja umożliwia niezależny montaż. Przykładowo osłony RAYO do Land Cruisera 250 są dostępne także jako pojedyncze produkty.
Czy osłony podwozia wymagają konserwacji?
Tak. Należy okresowo kontrolować stan paneli i mocowań, usuwać zalegające zanieczyszczenia oraz sprawdzać, czy uderzenia nie spowodowały deformacji lub uszkodzeń sąsiednich elementów pojazdu.
Zabezpieczenie podwozia warto zaplanować przed wyprawą
Osłony podwozia 4x4 to wyposażenie, którego zalety docenia się często dopiero w momencie kontaktu z przeszkodą. Ich zadaniem nie jest uczynienie samochodu niezniszczalnym, ale ograniczenie ryzyka uszkodzenia elementów, od których zależy możliwość dalszej jazdy.
Warto rozpocząć od oceny ochrony silnika i miski olejowej, a następnie zwrócić uwagę na skrzynię biegów, reduktor, zbiornik paliwa oraz pozostałe narażone podzespoły.
Przy wyborze osłon liczą się nie tylko materiał i grubość, ale także geometria, mocowanie, masa oraz możliwość współpracy z pozostałymi elementami wyposażenia samochodu.
W RAYO4x4 dostępne są osłony stalowe i aluminiowe, w tym rozwiązania ARB oraz dedykowane osłony RAYO do wybranych modeli Toyoty Hilux i Land Cruiser.
Sprawdź osłony podwozia dostępne w RAYO4x4 i dobierz zestaw odpowiedni do swojego samochodu, planowanych modyfikacji i sposobu użytkowania.
