Mocowanie kompresora ARB za tylnym siedzeniem Toyota Hilux Revo (2016- )

ARB · 3514111

Kompresor za tylną kanapą.
Przemyślana instalacja w Twoim Hiluxie.

Uchwyt ARB 3514111 tworzy miejsce na kompresor za tylnym siedzeniem Toyoty Hilux Revo Double Cab. Pozwala wykorzystać przestrzeń wewnątrz kabiny, zamiast szukać wolnego miejsca pod maską. Ta oferta dotyczy uchwytu do wersji wskazanej na karcie — Hilux Revo od 2016 r.

Oferta obejmuje uchwyty i elementy mocujące. Kompresor, zbiornik, przełączniki i osprzęt pneumatyczny są dobierane osobno.

Miejsce na kompresor i wygodny punkt obsługi

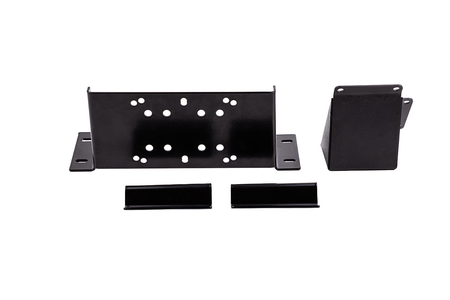

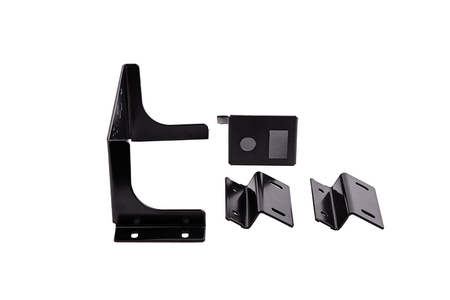

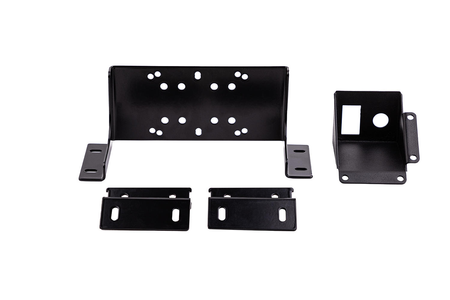

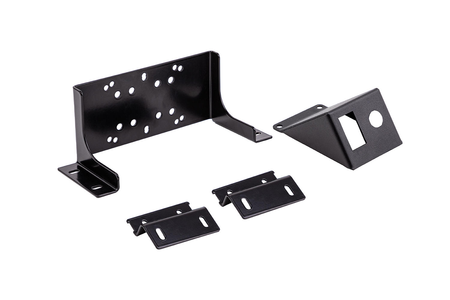

Główna płyta i dwa wsporniki podstawy tworzą mocowanie za tylną kanapą. Osobny uchwyt umożliwia umieszczenie przełącznika i przyłącza powietrza u podstawy siedzenia. Dzięki temu punkt obsługi instalacji może być dostępny bez sięgania do korpusu kompresora.

Elementy dopasowane do wspólnego montażu

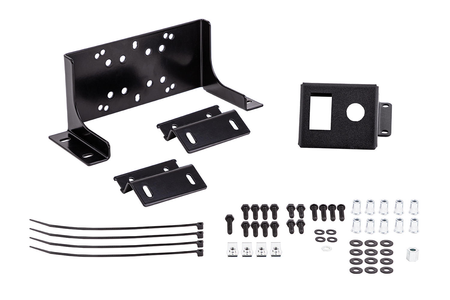

• Główna płyta mocująca kompresor.
• Dwa wsporniki podstawy.
• Płyta pod przełącznik i przyłącze powietrza.
• Zestaw śrub, podkładek, nakrętek, nitonakrętek oraz opasek wskazanych w instrukcji.

Jest to zestaw mocujący, a nie kompletna instalacja sprężonego powietrza. Kompresor, przewód, szybkozłącze i pozostałe przyłącza trzeba dobrać do wybranego układu. Instrukcja opisuje także wariant z dodatkowym osprzętem Air Locker i regulatorem LINX PRV, sprzedawanymi osobno.

Wybierz kompresor do zadania

Instrukcja ARB dla 3514111 wskazuje kompresory CKSA i CKMA. Nie przenoś automatycznie tej zgodności na Twin lub inne modele. CKSA obsługuje blokady Air Locker; do pompowania opon potrzebny jest odpowiedni kompresor, np. CKMA z właściwym osprzętem do pompowania.

Uchwyt porządkuje montaż urządzenia, ale nie zmienia jego wydajności. Przeznaczenie kompletnego systemu wynika z wybranego kompresora, przyłączy oraz instalacji elektrycznej.

Przygotuj instalację przed przykręceniem uchwytów

Montaż według instrukcji wymaga demontażu tylnego siedzenia, przygotowania otworów i osadzenia nitonakrętek. Należy także zaplanować trasę przewodu powietrza oraz okablowania do panelu obsługi. To praca wymagająca ingerencji montażowej w samochód; ARB zaleca wykonanie jej przez przeszkolonego specjalistę.

Przed rozpoczęciem potwierdź wersję kabiny i przestrzeń za kanapą. Po zakończeniu sprawdź mocowania, połączenia elektryczne i szczelność pneumatyki, a siedzenie zamontuj ponownie zgodnie z instrukcją samochodu. Prawidłowe dopasowanie obejmuje całe miejsce instalacji, nie tylko otwory w płycie.
