Uniwersalna wiązka prądowa kompresora ARB 100A

ARB · 180441

Kompresor z tyłu auta.
Zasilanie zaplanowane od akumulatora.

Miejsce przy szufladach lub w tylnej części kabiny bywa wygodne dla kompresora, ale wymaga doprowadzenia zasilania. ARB 180441 dostarcza przewód i elementy do przygotowania takiego połączenia: 6 m przewodu 6 AWG, oprawę bezpiecznika oraz punkt dystrybucji zasilania.

Zestaw jest przeznaczony do obwodów o obciążeniu do 100 A. Może służyć kompresorowi ARB i odpowiednio dobranym odbiornikom w tylnej części samochodu, w granicach parametrów całej instalacji.

Zestaw w liczbach

Wartość na bezpieczniku nie zwiększa dopuszczalnego obciążenia wiązki. Zasilanie dobiera się do poboru prądu urządzenia, długości trasy, połączeń i zabezpieczeń. Przekrój przewodu pomaga ograniczyć spadek napięcia; nie oznacza jego całkowitego wyeliminowania.

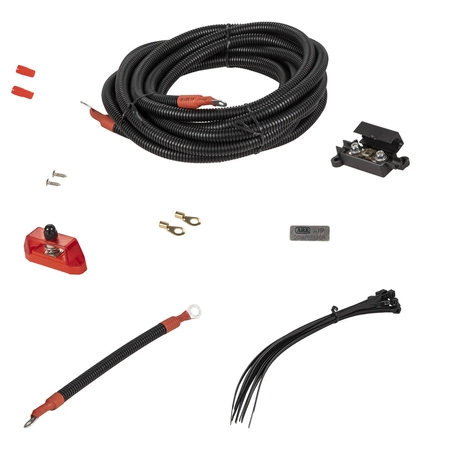

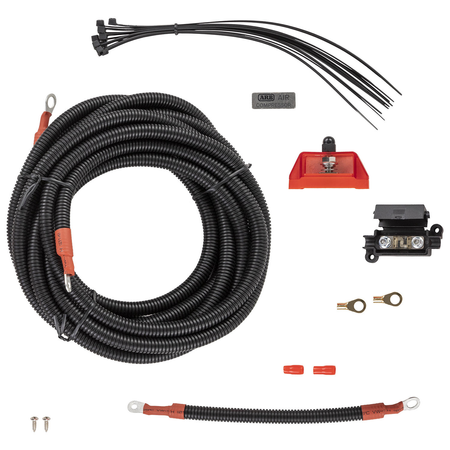

Co otrzymujesz

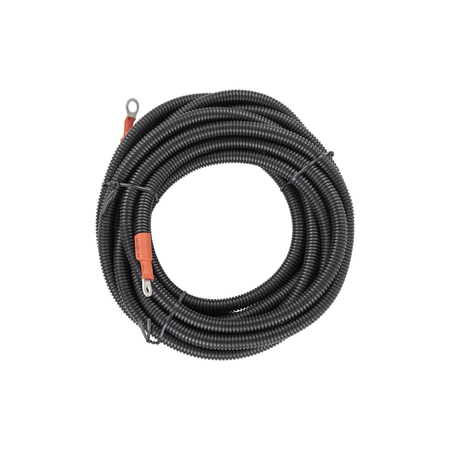

• Główny przewód 6 m, 6 AWG.

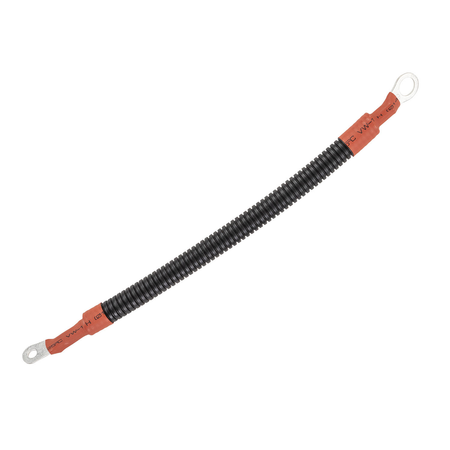

• Przewód 200 mm, 6 AWG, z końcówkami oczkowymi.

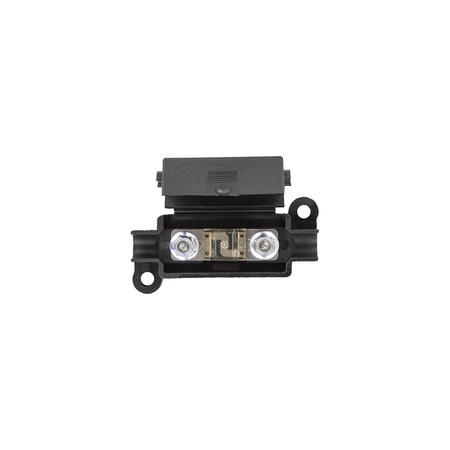

• Oprawę bezpiecznika MIDI z bezpiecznikiem 125 A.

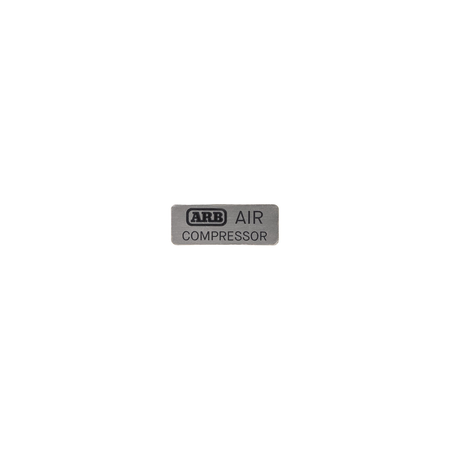

• Tabliczkę opisową bezpiecznika kompresora ARB.

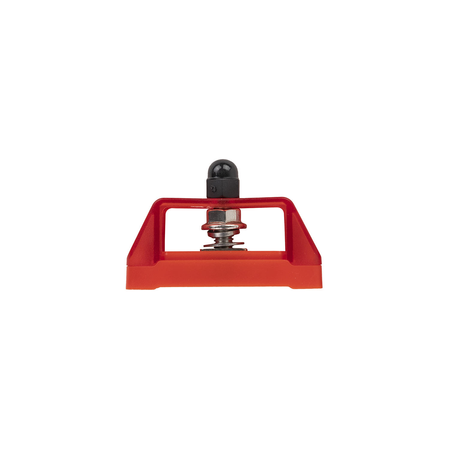

• Jeden punkt dystrybucji zasilania M8.

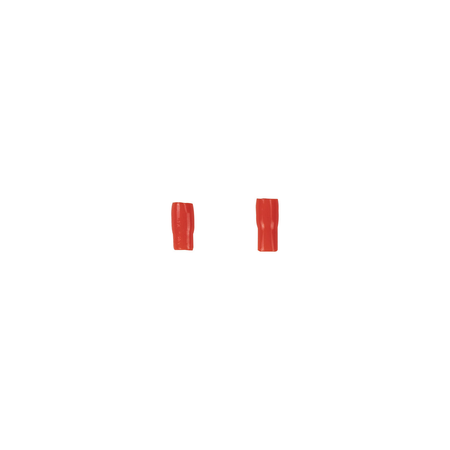

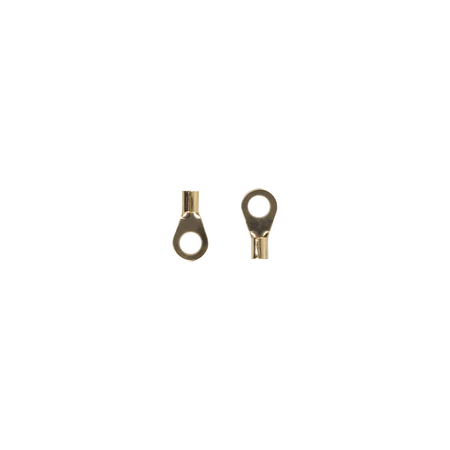

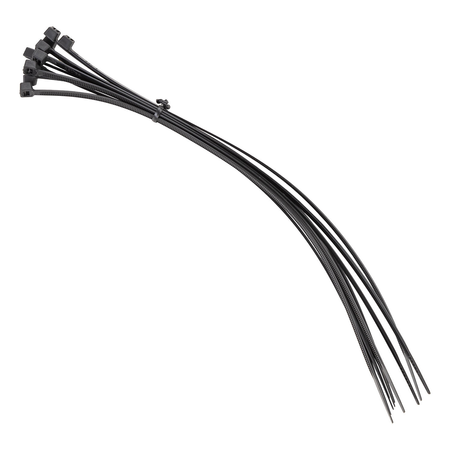

• Opaski zaciskowe i końcówki oczkowe.

To zestaw do rozbudowy zasilania. Kompresor, uchwyt jego mocowania i pozostałe urządzenia nie są częścią tej oferty. Wymagane dodatkowe elementy wynikają z konkretnego samochodu i wybranego odbiornika.

Najpierw trasa przewodu, potem miejsce urządzenia

Zmierz trasę od źródła zasilania do planowanego punktu odbioru, z uwzględnieniem przejść i mocowań. Przewód poprowadź tak, aby nie był naprężony i nie ocierał o krawędzie. Zestaw ułatwia wykonanie połączenia na większą odległość, ale jego 6 m trzeba odnieść do rzeczywistego przebiegu instalacji w samochodzie.

Jeśli planujesz podłączyć także gniazdo zasilające, oświetlenie robocze lub ładowarkę akumulatora pomocniczego, sprawdź wymagania każdego urządzenia oraz łączne obciążenie wspólnego obwodu. Sam punkt dystrybucji nie zastępuje indywidualnych zabezpieczeń wymaganych przez podłączany osprzęt.

Połączenie masy zależy od kompresora

Przewody masowe i ich zakończenia wykonaj zgodnie z instrukcją konkretnego urządzenia. Przykładowo instrukcja ARB Brushless Twin CKBLTA12 przewiduje połączenie z odpowiednim punktem nadwozia lub ramy blisko kompresora i wskazuje zestaw 180441 do przedłużenia zasilania od akumulatora umieszczonego z przodu. Nie należy przenosić tego sposobu podłączenia automatycznie na każde inne urządzenie.

Prawidłowo wykonane połączenia, zabezpieczenia i mocowanie przewodów są równie ważne jak ich rozmiar. Montaż warto powierzyć specjaliście, który dobierze układ do samochodu i sprawdzi go pod obciążeniem.

Dane i zawartość zestawu ARB 180441

Instrukcja ARB CKBLTA12 — przykład zastosowania zestawu 180441
