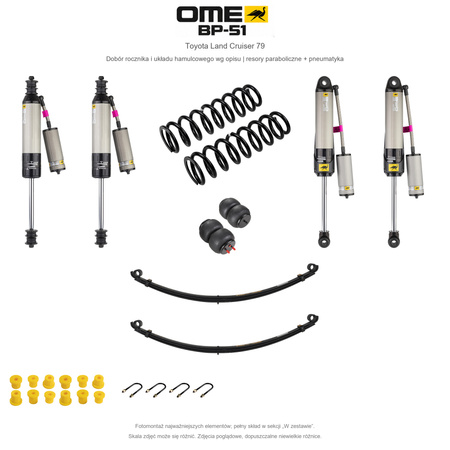

Zestaw zawieszenia OME BP-51 – Toyota LC79 Single/Double Cab Diesel, 40/45 mm, dobór tyłu zależny od kabiny, stalowy zderzak lub zderzak z wyciągarką, resory paraboliczne, fabryczne wieszaki

Zestaw zawieszenia OME BP-51 – Toyota LC79 Single/Double Cab Diesel, 40/45 mm, dobór tyłu zależny od kabiny, stalowy zderzak lub zderzak z wyciągarką, resory paraboliczne, fabryczne wieszaki

Nowsze samochody – produkcja od 08.2016

Dobór do wersji z silnikiem Diesla 4.5 V8 lub 2.8, produkcja od sierpnia 2016, w tym potwierdzone MY24 i nowsze wersje. Lift przodu około 40 mm, tyłu około 45 mm; wynik zależy od faktycznej masy samochodu. Wersje benzynowe wymagają odrębnego doboru.

Obciążenie i nadwozie

LC79 Double Cab: stałe 1000 kg tyłu. Uwzględnij masę paki, zabudowy i stale wożonego wyposażenia. Wartość nie oznacza okazjonalnego maksymalnego ładunku. Przy mocno obciążonym tyle trzeba sprawdzić, czy nie jest potrzebna łagodniejsza sprężyna przodu. Przód: stalowy zderzak lub zderzak z wyciągarką.

Praca i montaż

Amortyzatory BP-51 pozwalają niezależnie regulować dobicie i odbicie; zestaw ma właściwe mocowania osobnych zbiorników.

Zawiera obowiązkowe podparcie pneumatyczne do resorów parabolicznych. Podstawowa regulacja odbywa się przez zawory; sprężarkę i elektroniczny sterownik dobiera się osobno. Przy niefabrycznym wydechu sprawdź prześwity. Przed montażem sprawdź kontakt płyty resoru z tylnym stabilizatorem. Ten wariant jest przeznaczony do auta bez tej kolizji; gdy występuje, wymagane jest osobno dobrane dystansowanie i właściwe śruby. Nie należy pomijać tej kontroli.

Przed montażem sprawdź prześwit pomiędzy osprzętem hamulcowym a paką lub zabudową.

Kontrola po montażu

Wykonaj geometrię oraz kontrolę przewodów hamulcowych i ABS przy pełnym dobiciu, wyproście i skręcie. W autach od sierpnia 2016 prowadzenie przednich przewodów ABS dostosuj zgodnie z procedurą OME. Korekcję wyprzedzenia sworznia OMECA77B dobierz po pomiarze; nie jest wliczona. Jeśli wał zbliża się do przedniego stabilizatora przy pełnym wyproście, wymagany jest osobno dobrany FK19. Montaż nie zwiększa DMC ani dopuszczalnych nacisków osi.

Dodatkowe potwierdzone zastosowanie

LC79 Single Cab ABS: stałe 1000 kg tyłu. Identyczny skład fizyczny, z osprzętem hamulcowym zawartym w mocowaniu BP-51; sprawdź dobór obciążenia dla rodzaju kabiny.

Starsze samochody fabrycznie bez ABS

Do LC79 Single Cab z silnikiem 4.5 V8 Diesel, fabrycznie bez ABS, produkcja 07.2009–2012, przed wprowadzeniem ABS w 2012 roku. Przód: obciążony przód. Tył: stałe 1000 kg tyłu; do stałej masy wlicz pakę, zabudowę i stale obecne wyposażenie. Wysokość po montażu zależy od rzeczywistej masy i stanu auta. Amortyzatory BP-51 mają niezależną regulację dobicia i odbicia oraz właściwe mocowania osobnych zbiorników. W tylnym zestawie montażowym BP-51 znajdują się wsporniki korekcji położenia zaworu proporcjonowania siły hamowania. Nie dokłada się osobnego FK51/FK58. Zachowuje fabryczne tylne wieszaki i sworznie. Sprawdź ich stan przed montażem. Dobór przodu opiera się na rzeczywistej masie wyposażenia, typowo stalowego zderzaka albo zderzaka z wyciągarką i osprzętem. Tuleje tego wariantu odpowiadają fabrycznym mocowaniom z produkcji 07.2009–2012. Przed zamówieniem potwierdź datę produkcji. Zawiera obowiązkowe podparcie pneumatyczne OMEAB003 z podstawową regulacją przez zawory. Sprężarkę i sterownik dobiera się osobno. Przed montażem sprawdź kolizję płyty resoru z tylnym stabilizatorem: ten wariant dotyczy auta bez takiej kolizji. Przy kolizji potrzebne są właściwe dystanse i śruby. Sprawdź prześwit przy niefabrycznym wydechu.

Montaż i regulacja

Po montażu skontroluj geometrię, przewody, pełny skok osi i prześwity. Korekcję wyprzedzenia sworznia OMECA77B dobierz po pomiarze; nie jest wliczona. Przy kolizji przedniego wału ze stabilizatorem wymagany jest osobno dobrany FK19. Montaż nie zwiększa DMC ani dopuszczalnych nacisków osi.
