Zawieszenie OME BP-51 Toyota Hilux Travo MY26 40/50 mm – średnie obciążenie tyłu, regulowane kolumny przednie, paraboliczne + poduszki – bez dystansu przewodów hamulcowych

Zawieszenie OME BP-51 Toyota Hilux MY26 40/50 mm – średnie obciążenie tyłu, regulowane kolumny przednie, paraboliczne + poduszki

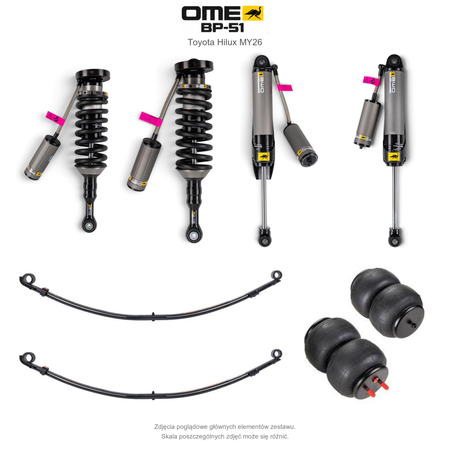

Ten zestaw Old Man Emu BP-51 jest dobrany do Toyoty Hilux AN2/N90 MY26 z silnikiem Diesla. Łączy przednią konfigurację pod obciążenie dobrane przez ustawienie przednich kolumn BP-51 z tylną osią w wariancie Medium. Przewidywane podniesienie wynosi około 40 mm z przodu i 50 mm z tyłu; wynik zależy od rzeczywistej masy, ustawienia podparcia sprężyn i wersji auta.

Regulowane amortyzatory BP-51

Przednie kolumny i tylne amortyzatory BP-51 wykorzystują wewnętrzny bypass oraz zbiorniki zewnętrzne. Dobicia i odbicia można regulować niezależnie, dopasowując reakcję auta do obciążenia i warunków jazdy. Zestaw uwzględnia właściwe mocowania przednich i tylnych elementów; położenie zbiorników i przewodów musi zostać skontrolowane podczas montażu.

Tył dobrany do codziennej masy

Resory PB038R i tylne amortyzatory tworzą wariant Medium. Medium jest przeznaczony do auta bez dużej, stałej dodatkowej masy. Wybrana opcja wykorzystuje standardowy wariant tłumienia z tabeli OME. Do obliczenia obciążenia należy włączyć masę skrzyni lub platformy zgodnie z zaleceniem producenta.

Resory i osprzęt

Wariant paraboliczny zawiera wymagane poduszki OMEAB001. Resor dobiera się do codziennej masy, a pneumatyka pozwala dopasować podparcie przy zmiennym obciążeniu. Elektroniczne sterowanie i kompresor są dobierane oddzielnie. Dobór wymaga 1 zestawu FK154, dlatego strzemiona mają wariant OMEU53B.

Dopasowanie i montaż

Dobór dotyczy nowego Hiluxa MY26 z silnikiem Diesla, w tym właściwych odmian 48V; nie jest zestawem do Hiluxa Electric ani do starszego Revo. W odpowiednich wersjach SR5, SR5+, Rogue i Rugged X producent wymaga dodatkowego FK164 do kalibracji reflektorów. Ten element dobiera się według faktycznego wyposażenia i typu lamp przed montażem. Górne tuleje i mocowania kolumn należy ocenić; fabryczne elementy można wykorzystać tylko w dobrym stanie. Po montażu trzeba skontrolować geometrię, odstępy, przewody hamulcowe i ustawienie świateł. Zawieszenie nie zwiększa dopuszczalnej masy pojazdu ani nacisków osi.

Wariant bez zestawu dystansowego przewodów hamulcowych FK155

Ten wariant zawieszenia nie zawiera OME FK155 — zestawu dystansowego tylnych przewodów hamulcowych. Producent zaleca jego montaż, aby zapobiec nadmiernemu naprężeniu przewodów przy pełnym rozprężeniu tylnego zawieszenia. Nie jest to element obowiązkowy do montażu, jednak jest on mocno zalecany przez producenta.

Montaż bez FK155 wymaga sprawdzenia długości i prowadzenia przewodów hamulcowych w całym zakresie pracy tylnej osi, również przy maksymalnym wykrzyżu. Przewody nie mogą się napinać, ocierać ani ograniczać ruchu zawieszenia. Jeżeli nie mają odpowiedniego zapasu długości, przed użytkowaniem samochodu należy zastosować zalecany dystans i ponownie sprawdzić ich prowadzenie. FK155 można dokupić osobno.
